Connecteur de broche en plastique à angle droit

Informations de base
Lieu d'origine: Chine
Nom de marque: UPE
Certification: ISO9002
Numéro de modèle: Le montant de la garantie est calculé en fonction de la valeur de la garantie.
Documents: VIC1302A.pdf
Quantité de commande min: 5000
Prix: $1-$5
Détails d'emballage: Sacs de PE
Délai de livraison: 12-15 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5KPCS/jour
Détail Infomation
Nom: connecteur à broche à angle droit Matériel: Pour les métaux non métalliques, le NF2 est utilisé comme matériau d'assemblage.
Force de ressort: 80 g ± 20 g La cigogne ouvrière: 1.0 mm
Volatge: 12 V Actuel: 5A
Force magnétique: 450 g Vie mécanique: 5000 cycles min.
Résistance au contact: 50 mΩ Max (PIN) Test par pulvérisation saline: 48 heures
Couleur: noir, jaune
Mettre en évidence:

Connecteur à broche en plastique à angle droit

,

Connecteur de broches de pliage Pogo

,

Connecteur de broches Pogo 7 broches


Description de produit

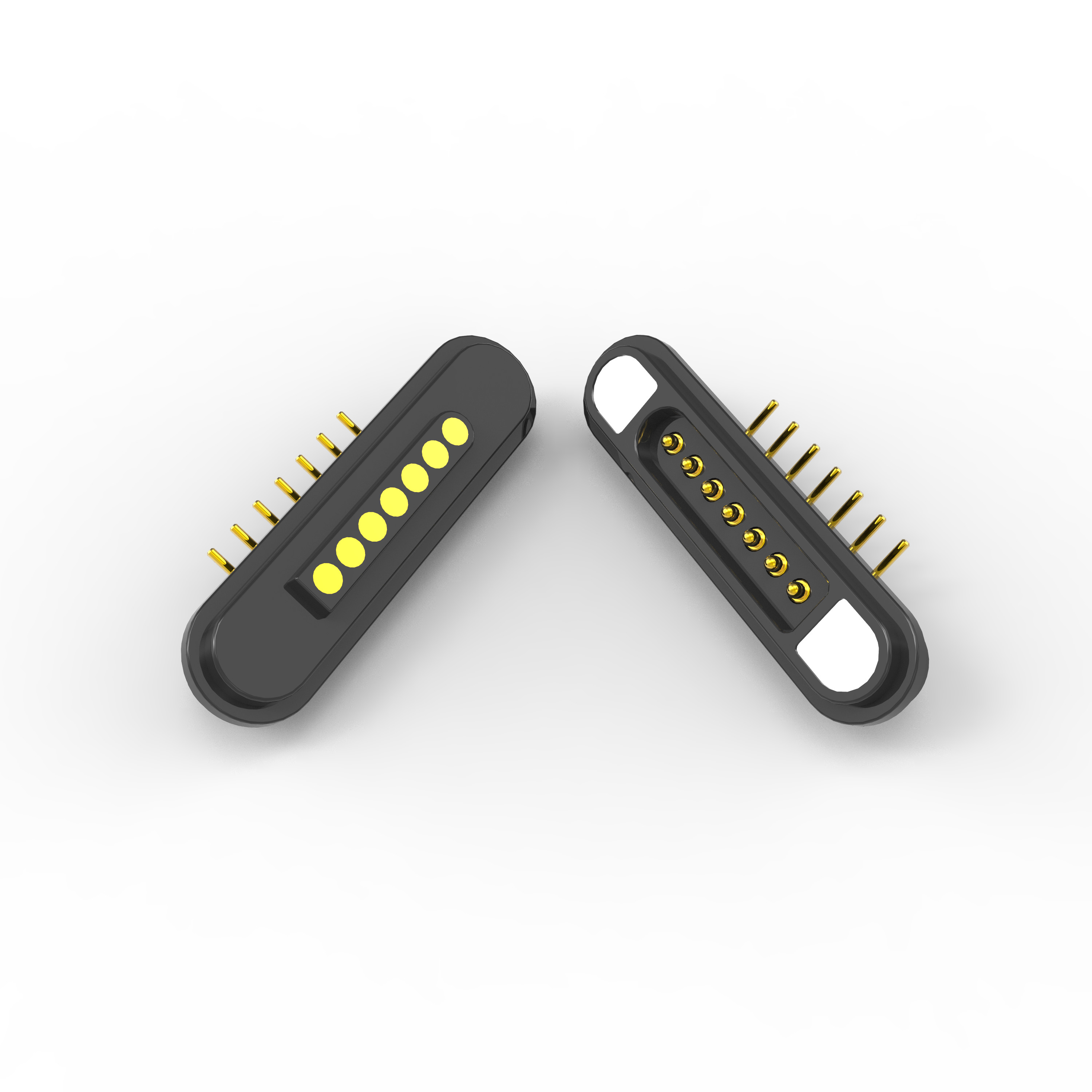

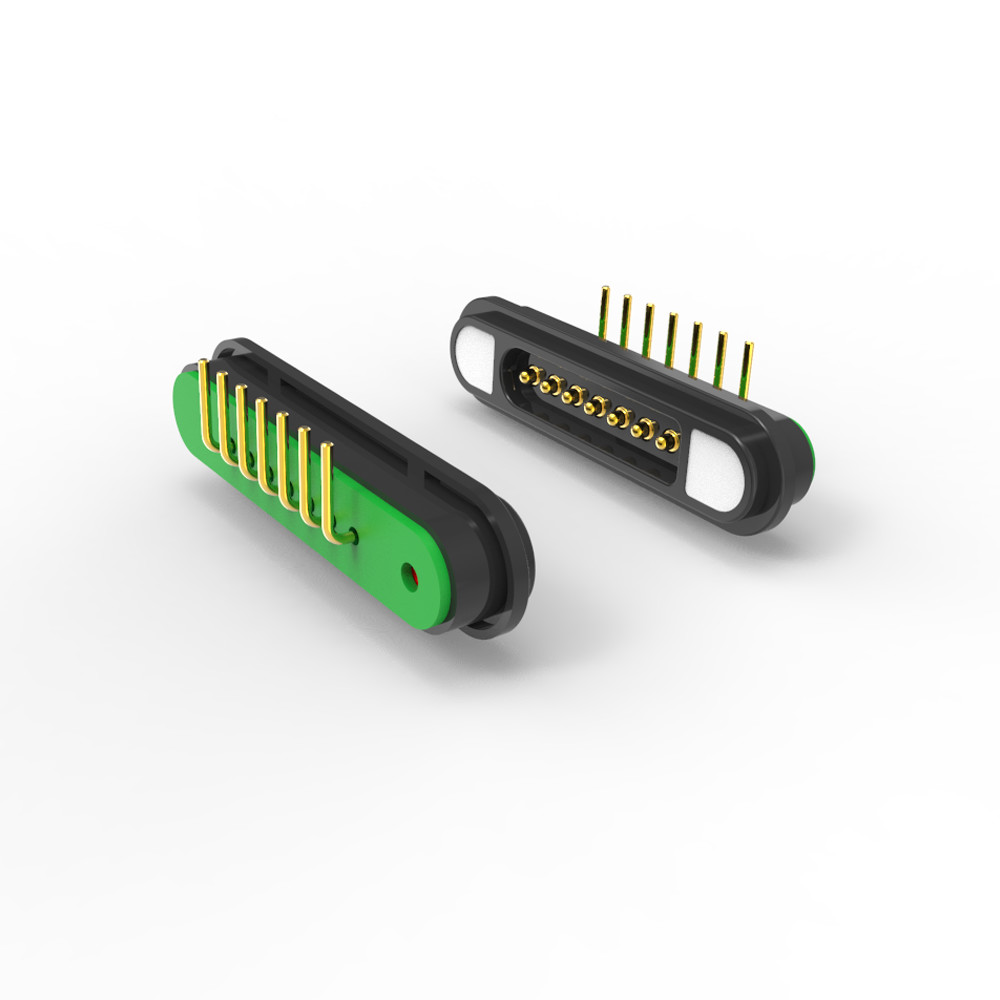

Connecteur magnétique à épingle à affleurement en plastique HTN à 7 broches avec PCB

Le connecteur magnétique à angle droit est une solution d'interconnexion spécialisée conçue pour des applications nécessitant des connexions fiables et à cycle élevé avec alignement magnétique.



Principales caractéristiques:



1Configuration de la broche à 7 broches

Fournit plusieurs voies conductrices pour l'alimentation, les données ou la transmission de signaux.

Généralement utilisé pour la charge, le transfert de données ou les connexions électroniques modulaires.



2- Des épingles à ressort.

Assure une pression de contact constante et compense les défauts mineurs.

Améliore la durabilité (généralement pour des milliers de cycles d'insertion).



3- Couplings magnétiques.

Utilise des aimants intégrés pour une fixation/détachement sûre et rapide.

Auto-alignement pour plus de commodité.



4.HTN Logements en plastique

Le nylon à haute température (HTN) offre une excellente résistance mécanique, une résistance à la chaleur et une durabilité exceptionnelle.

Léger mais robuste, adapté à l'électronique industrielle ou de consommation.

5.Conception de flexion (flexible/réglable)

Peut permettre une souplesse angulaire ou un soulagement de la contrainte pour éviter les dommages au câble.

Utile dans les appareils portables, les joints rotatifs ou les applications à espace restreint.



Applications typiques:

Électronique modulaire (drones, robotique, modules amovibles).

Dispositifs médicaux (capteurs portables, équipement à déconnexion rapide).

Gadgets de consommation (câbles de charge magnétiques, quais de montres intelligentes).

Équipement industriel (connecteurs étanches/durables pour les environnements difficiles).



Les avantages:

✔ Connexion fiable Les broches de ressort maintiennent le contact même en cas de vibration.

✔ Facile à utiliser ️ Le câble magnétique simplifie l'accouplement à l'aveugle.

✔ Économisez de l'espace

✔ Durable: le plastique HTN résiste à l'usure, à la chaleur et aux produits chimiques.



la force d'attraction magnétique entre les interfaces d'amarrage mâle et femelle du connecteur magnétique à angle droit à 7 broches est > 450 g,qui est essentiel pour des connexions stables dans des applications à forte vibration ou portablesLe connecteur magnétique mâle femelle est utilisé avec des aimants en néodyme de qualité N52, N52 est le grade le plus élevé des aimants en néodyme disponibles dans le commerce, il est permanent de haute performance.



Paramètre des connecteurs magnétiques à 7 broches:

Nom

Connecteurs magnétiques à 7 broches

Le pin

7 broches ou personnalisé

Le tonnerre

2.20 mm

Le type

Angle droit

Pignon de Pogo

D'autres produits

Logements

Noir HTN+30%GF UL94 V-0

Magnétique

Bor de fer néodymium

Grade magnétique

N52 (comme exigence)

Force magnétique

450G

Force de ressort

80g ±20g, à1.0Une cigogne qui travaille.

Vie mécanique

50Le cycle de 00 min..

Actuel

5Une

Voltage

12 V de courant continu

Résistance au contact

50 mΩ Max (PIN).

H estTest de tension à hauteur

Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.

Essai par pulvérisation saline

48 heures

Certification

Produit conforme à la norme ROHS ou REACH

Le test

Test à 100% ouvert et à court terme



un débit de sortie de l'unité de fréquence de sortie de l'unité de fréquence

Connecteur de broche en plastique à angle droit 0

un débit de sortie de l'unité d'alimentation supérieure à 50 W;

Connecteur de broche en plastique à angle droit 1

Mise en page recommandée du PCB:

Connecteur de broche en plastique à angle droit 2 Tolérance de mise en page: ± 0,05 mm



Pourquoi les clients nous choisissent-ils?

1- personnalisation et souplesse

2.Échantillons rapides = délai de mise sur le marché plus rapide

3Chaque connecteur est soumis à des contrôles de qualité rigoureux.

Inspection des matériaux à venir

Contrôle de qualité en cours

Tests définitifs à 100%

Traçabilité et conformité

4Flexibilité en matière de contrôle qualité axée sur le client

5. Collaboration QC en temps réel



Application des connecteurs magnétiques:

Connecteur de broche en plastique à angle droit 3



Nous pouvons fournir un service de conception

Connecteur de broche en plastique à angle droit 4



Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables



Emballage et expédition

Connecteur de broche en plastique à angle droit 5
