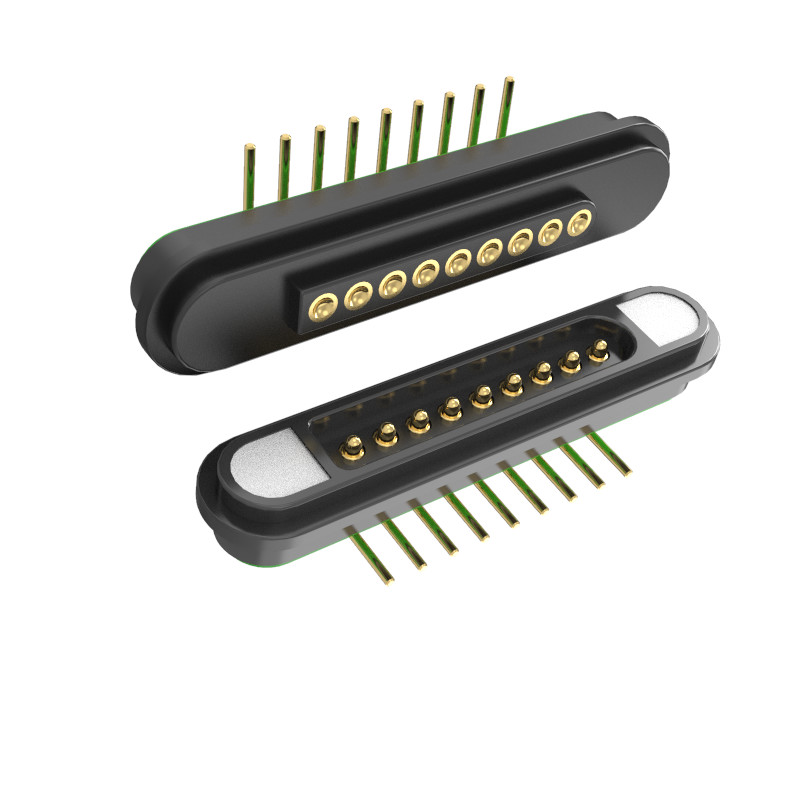

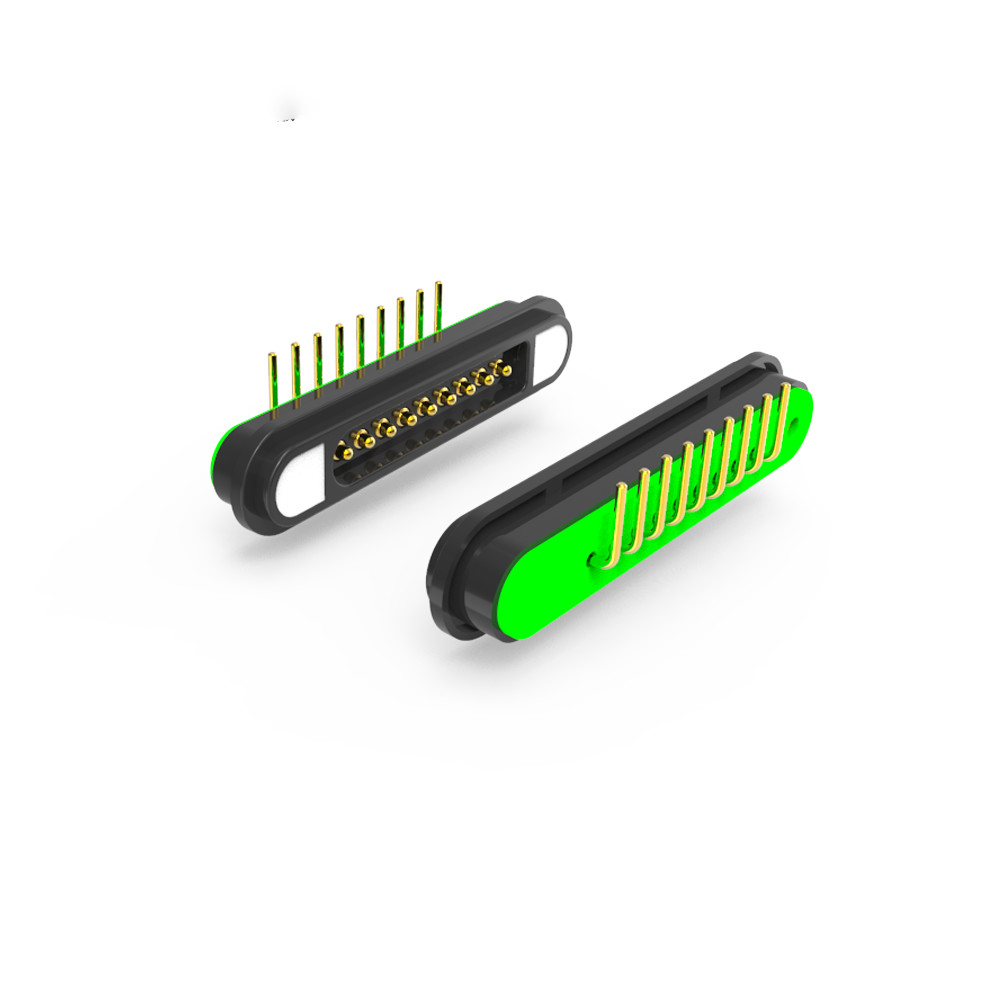

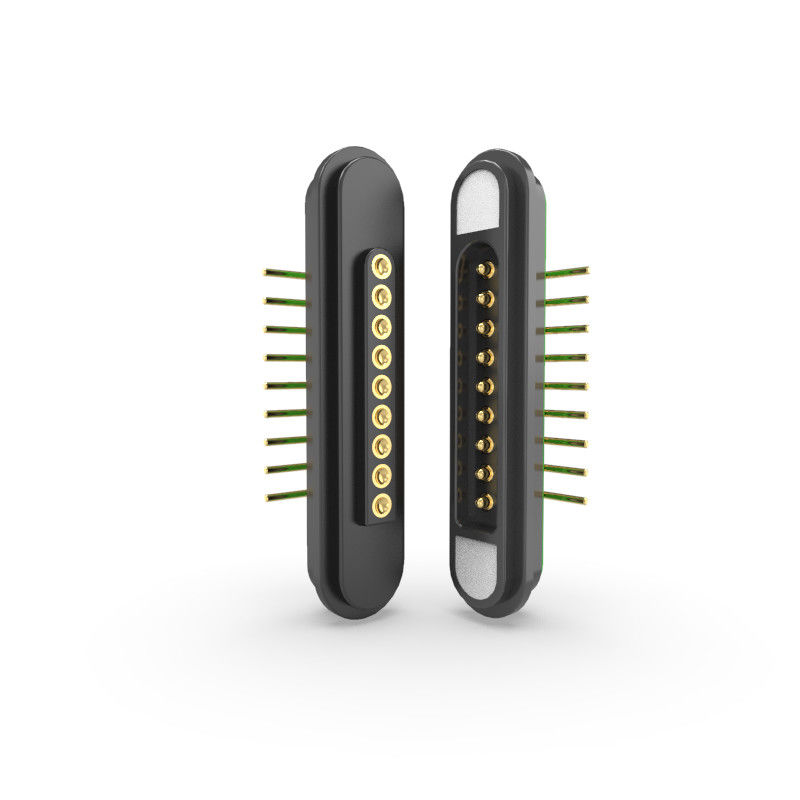

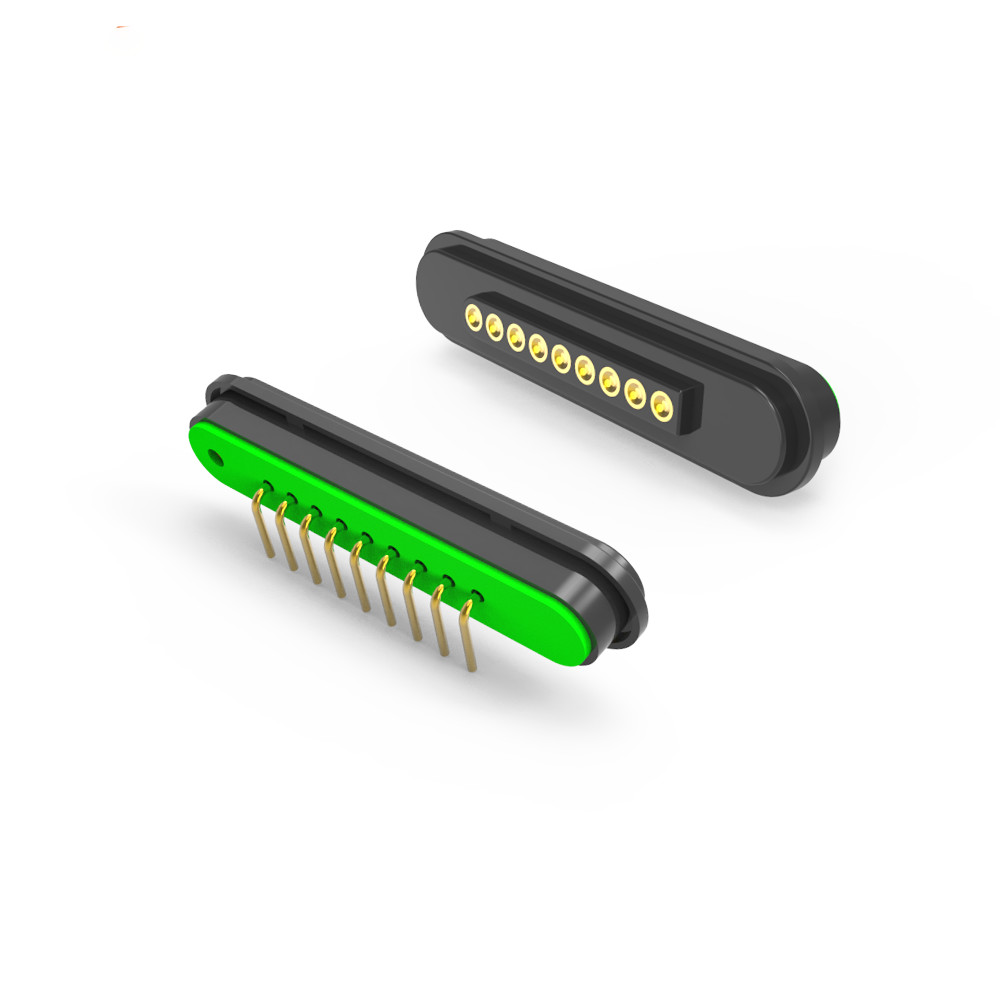

connecteur magnétique à circuits imprimés à 9 broches 5A terminal de chargeur magnétique mâle et femelle,UPE est une société de solutions de connecteurs magnétiques à courant élevé.
Principales caractéristiques
Conception à 9 broches: Prend en charge la transmission de puissance + données ou les applications multi-circuits.
Rating de courant élevé: 5 A par broche (réglable pour des besoins plus élevés).
Matériau:
Pins: laiton plaqué or (Au/Ni) pour une faible résistance (≤ 50mΩ) et une résistance à l'oxydation.
Le casque: HTN+30% en plastique UL94 V-0 (réducteur de flamme, résistant aux températures élevées).
Magnéte: NdFeB N52 avec plaquage Ni (> 450 g de force magnétique).
Performance fiable:
50Des milliers de cycles d'accouplement.
Protection contre le court-circuit et contre la polarité inverse (personnalisable).
Conformité: conforme à la directive ROHS/REACH.
Spécifications électriques
Voltage: 12 V (personnalisable jusqu'à 24 V).
Courant: 5 A par broche (total 45 A pour toutes les broches).
Test à haute tension: 1000 V CA/CC, 0,5 mA, 3 secondes.
Pourquoi choisir notre produit de connecteur magnétique à 9 broches?
✔ Conception modulaire: personnaliser la disposition des broches (par exemple, 5 broches de puissance + 4 broches de données).
✔ Durabilité: résiste à l'eau salée (48 H), aux températures élevées et à l'accouplement répété.
✔ Sécurité: isolation 1000V testée et protégée contre le court-circuit.
Paramètre des connecteurs magnétiques à 9 broches:
|
Nom
|
Connecteurs magnétiques à 9 broches
|
|
Le pin
|
9 broches ou personnalisé
|
|
Le tonnerre
|
2.20 mm
|
|
Le type
|
Angle droit
|
|
Pignon de Pogo
|
D'autres produits
|
|
Logements
|
Noir HTN+30%GF UL94 V-0
|
|
Magnétique
|
Bor de fer néodymium
|
|
Grade magnétique
|
N52 (comme exigence)
|
|
Force magnétique
|
450G
|
|
Force de ressort
|
80g ±20g, à1.0Une cigogne qui travaille.
|
|
Vie mécanique
|
50Le cycle de 00 min..
|
|
Actuel
|
5.0Une
|
|
Voltage
|
12 V de courant continu
|
|
Résistance au contact
|
50 mΩ Max (PIN).
|
|
H estTest de tension à hauteur
|
Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
un débit de sortie de l'appareil inférieur à 50 W;
une puissance de sortie supérieure à 50 W
Mise en page recommandée du PCB:
Tolérance de mise en page: ± 0,05 mm
Applications des connecteurs magnétiques
Les connecteurs magnétiques haute performance UPE sont conçus pour une fiabilité dans divers secteurs. Nos solutions assurent des connexions sûres, efficaces et durables pour un large éventail d'applications:
1.Intégration électronique et PCB(par exemple:Connexions de carte de PCB /Caméras numériquesImprimantes et cartouches)
2.Industrie et automobile(Véhicules électriquesCapteurs de poignée de golfÉquipement de téléphonie)
3.Dispositifs médicaux et critiques en matière de sécurité(Défibrillateurs cardiaques ️ Connexions sans danger pour les équipements médicaux de sauvetage
Diagnostique médicale
4.Consommateurs et appareils intelligents
.Les ordinateurs portables/tablet/pc sont équipés d'un port de recharge rapide avec protection contre les courts-circuits.
.Éclairage à LED ️ Lampes plates, lampes de poche et luminaires modulaires.
.Banques d'alimentation ️ Terminals de recharge sans étincelles et à haut rendement.
5.Applications pour la maison et l'IdO
.Petits appareils électroménagers: purificateurs d'air, miroirs intelligents et appareils de cuisine.
.Produits de transmission de signaux - Équipement audio/vidéo, capteurs et modules IoT.
Les avantages concurrentiels de l'entreprise UPE:
1La production de haute technologie
Utilise des techniques de fabrication avancées pour une qualité de produit supérieure.
2Système de gestion systématique
Les processus rationalisés assurent l'efficacité et la cohérence de la production.
3. Certification ISO 9001
Démontrer son engagement envers les normes internationales de gestion de la qualité.
4. Conformité RoHS
Tous les produits sont conformes à la réglementation relative à la restriction des substances dangereuses (RoHS), assurant ainsi des normes environnementales et de sécurité.
5Temps de développement court
Des cycles de prototypage et de production plus rapides, permettant une mise sur le marché plus rapide.
6Prix compétitifs et qualité stable
Des solutions rentables sans compromettre la fiabilité.
Pourquoi choisir l'UPE?
.Expertise en personnalisation:Nous concevons des connecteurs à broches magnétiques et d'autres solutions adaptées à vos besoins.
.Appui de bout en bout:Du concept à la production, nous fournissons des services complets de R&D et de fabrication.
.Applications variées:Nos connecteurs sont optimisés pour une durabilité, une efficacité et une connectivité transparente dans tous les secteurs.
.Partenariat avec UPE pour des solutions de connecteurs magnétiques de pointe qui combinent précision, performance et flexibilité
Méthode de paiementT/T, Paypal, OCBC
Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables
Délai de production:10 à 15 jours ouvrables
Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud
Délai de négociation:Produits à base de plantes
Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
