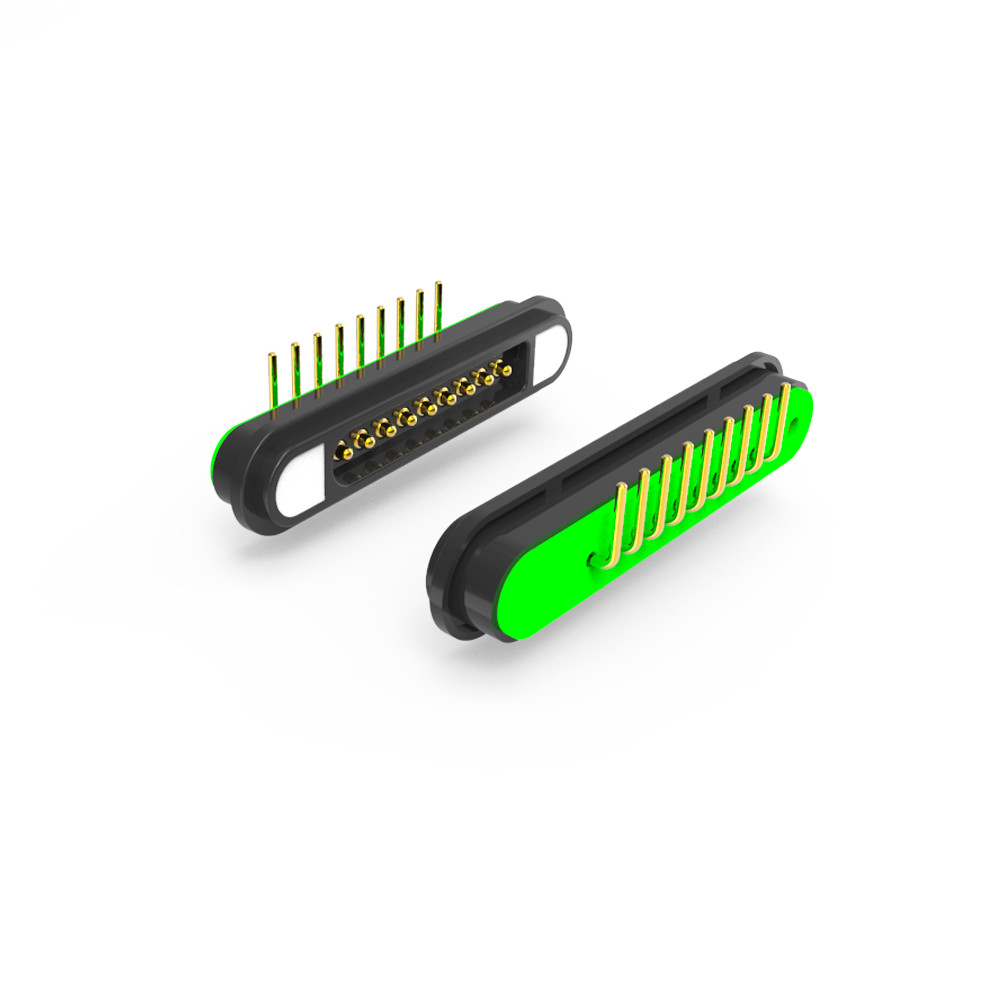

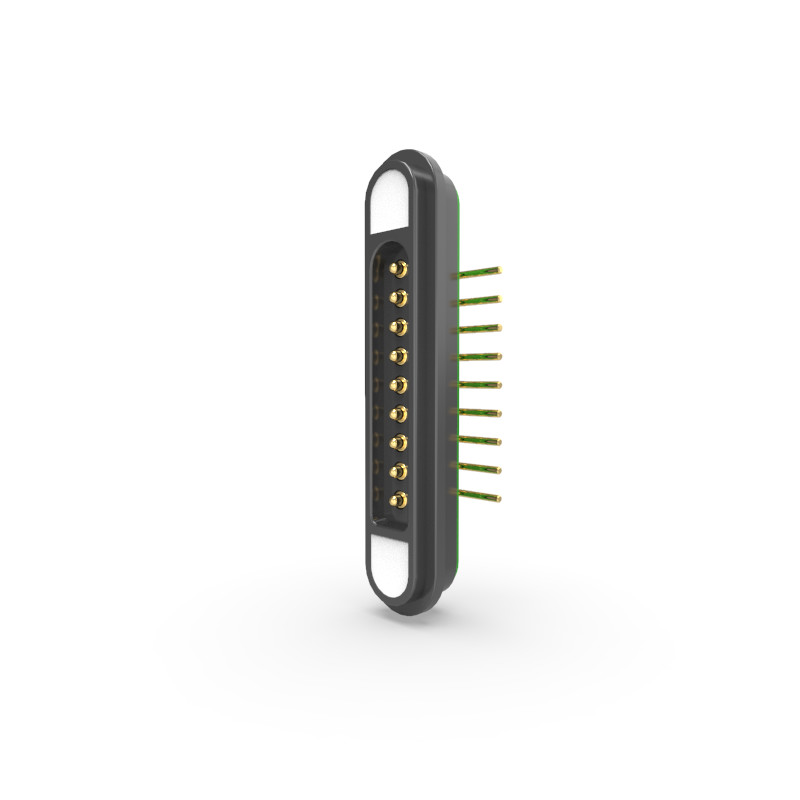

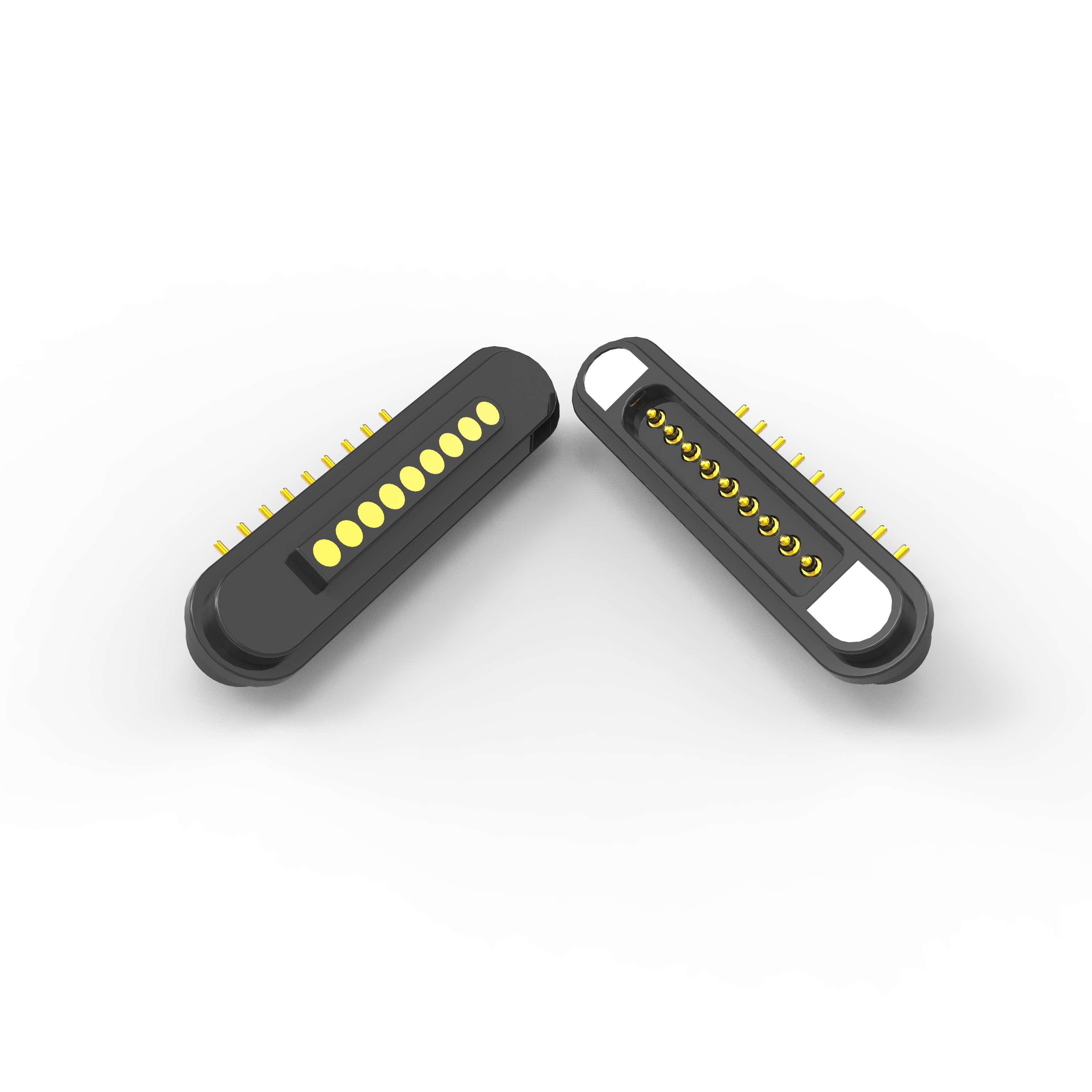

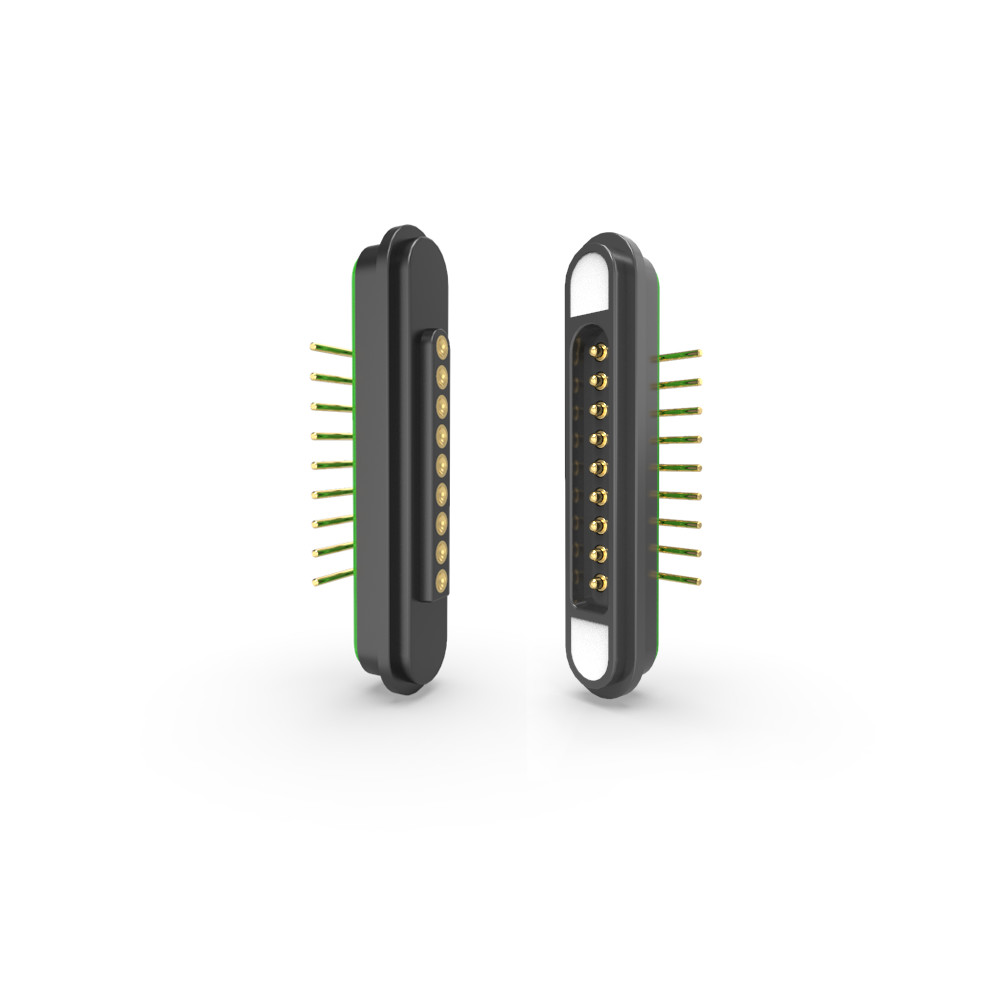

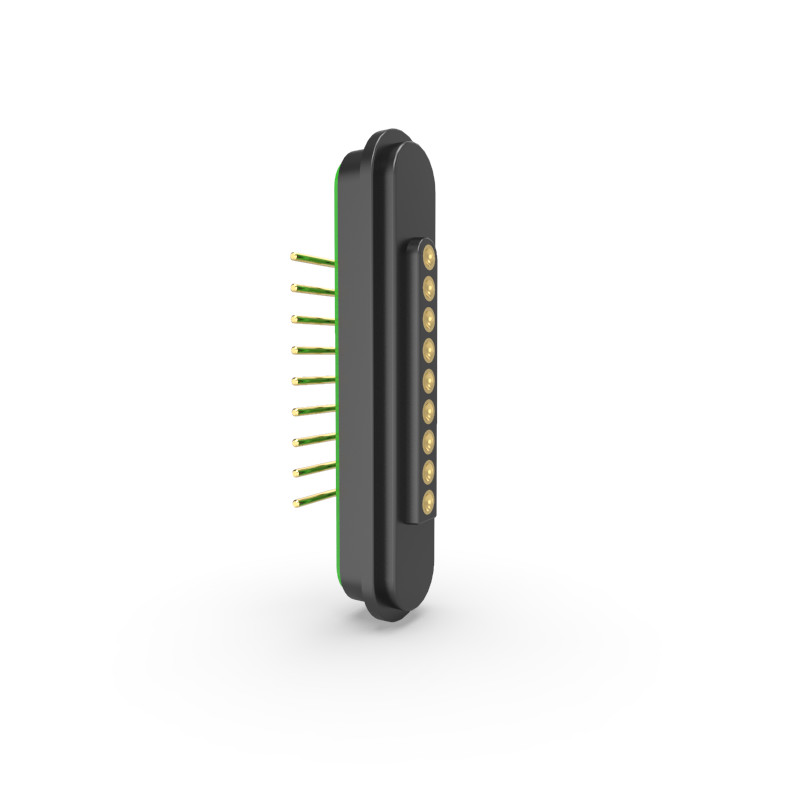

2.2 mm de hauteur, absorption magnétique à 9 broches, connecteur à broche à 5A.
UPE est un fabricant professionnel de connecteurs magnétiques et de câbles magnétiques.
Nous avons nos propres concepteurs professionnels pour répondre à toutes vos exigences et fournir un service de personnalisation de connecteur magnétique.Différents produits et solutions de connecteurs à broche à pogo magnétique peuvent être conçus en fonction des besoins différents des clients..
Matériaux
Je vous en prie.
Matériau: laiton (plongeur et fût)
Plaquage: or (Au) sur nickel (Ni)
Le logement:
Matériau: HTN (nylon à haute température) + 30% de fibres de verre (GF)
Couleur: Noir
Rating d'inflammabilité: UL94 V-0
Magnétique:
Type: NdFeB (néodymium boron de fer)
Grade: N52
Pour les produits de la sous-classe A:
Spécifications électriques
Voltage de fonctionnement: 12 V CC
Courant de fonctionnement: 5,0 A
Résistance au contact (PIN): ≤ 50 mΩ (maximum)
Épreuve de haute tension
AC: 1000V, 0,5mA, 3 secondes
DC: 1000V, 0,5mA, 3 secondes
Caractéristiques du produit
Conformité: conforme à la réglementation ROHS et REACH
Force magnétique: ≥ 450 g
Conception de sécurité: protection contre les courts-circuits
Paramètre des connecteurs magnétiques à 9 broches:
|
Nom
|
Connecteurs magnétiques à 9 broches
|
|
Le pin
|
9 broches ou personnalisé
|
|
Le tonnerre
|
2.20 mm
|
|
Le type
|
Angle droit
|
|
Pignon de Pogo
|
D'autres produits
|
|
Logements
|
Noir HTN+30%GF UL94 V-0
|
|
Magnétique
|
Bor de fer néodymium
|
|
Grade magnétique
|
N52 (comme exigence)
|
|
Force magnétique
|
450G
|
|
Force de ressort
|
80g ±20g, à1.0Une cigogne qui travaille.
|
|
Vie mécanique
|
50Le cycle de 00 min..
|
|
Actuel
|
5.0Une
|
|
Voltage
|
12 V de courant continu
|
|
Résistance au contact
|
50 mΩ Max (PIN).
|
|
H estTest de tension à hauteur
|
Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
un débit de sortie de l'appareil inférieur à 50 W;
une puissance de sortie supérieure à 50 W
Mise en page recommandée du PCB:
Tolérance de mise en page: ± 0,05 mm
Principaux avantages des connecteurs magnétiques
1. Commodité supérieure et expérience utilisateur
Connexion/déconnexion rapide ️ Opération sans effort avec une seule main avec alignement automatique.
Accouplement à l'aveugle: pas besoin d'alignement précis; idéal pour les espaces restreints.
Réduction de l'usure et de l'usure Élimine les frottements des bouchons, prolongeant la durée de vie de l'appareil.
2- Une durabilité et une fiabilité améliorées
50Plus de 1000 cycles d'accouplement Résiste à une utilisation fréquente (contre 5000 cycles pour les connecteurs traditionnels).
Résistance à l'eau et à la poussière ️ Des conceptions scellées sont disponibles (IP67/IP68) pour les environnements difficiles.
Vibration/proof contre les chocs: maintient la connexion dans les applications automobiles et industrielles.
3Caractéristiques de sécurité avancées
Il empêche l'arcage dans les environnements inflammables (médicaux/chimiques).
Protéger contre les courts-circuits: protection intégrée pour les applications électriques.
Contrôle de la polarité Des conceptions personnalisables empêchent les connexions inversées.
4Propriétés électriques de haute performance
Faible résistance au contact (≤ 50 mΩ)
5A+ Classification de courant ️ Prend en charge la recharge rapide et les appareils à haute puissance.
Options de blindage contre les IEM: essentielles pour les appareils électroniques sensibles.
5.Économie d'espace et de coûts
La conception compacte permet d'économiser de 30 à 50% d'espace par rapport aux connecteurs traditionnels.
Réduction de l'entretien: pas de broches cassées ou de prises lâches.
Personnalisation modulaire ️ Mélanger les broches d'alimentation/données dans un seul connecteur.
Applications des connecteurs magnétiques
Les connecteurs magnétiques haute performance UPE sont conçus pour une fiabilité dans divers secteurs. Nos solutions assurent des connexions sûres, efficaces et durables pour un large éventail d'applications:
1.Intégration électronique et PCB(comme les connexions de carte de circuits imprimés / appareils photo numériques / imprimantes et cartouches)
2.Industrie et automobile(véhicules électriques / capteurs de manches de golf / équipement téléphonique)
3.Dispositifs médicaux et critiques en matière de sécurité(Défibrillateurs cardiaques ️ Connexions sécurisées pour les équipements médicaux de sauvetage/
Diagnostique médicale
4.Consommateurs et appareils intelligents
.Les ordinateurs portables/tablet/pc sont équipés d'un port de recharge rapide avec protection contre les courts-circuits.
.Éclairage à LED ️ Lampes plates, lampes de poche et luminaires modulaires.
.Banques d'alimentation ️ Terminals de recharge sans étincelles et à haut rendement.
5.Applications pour la maison et l'IdO
.Petits appareils électroménagers: purificateurs d'air, miroirs intelligents et appareils de cuisine.
.Produits de transmission de signaux - Équipement audio/vidéo, capteurs et modules IoT.
Les avantages concurrentiels de l'entreprise UPE:
1La production de haute technologie
Utilise des techniques de fabrication avancées pour une qualité de produit supérieure.
2Système de gestion systématique
Les processus rationalisés assurent l'efficacité et la cohérence de la production.
3. Certification ISO 9001
Démontrer son engagement envers les normes internationales de gestion de la qualité.
4. Conformité RoHS
Tous les produits sont conformes à la réglementation relative à la restriction des substances dangereuses (RoHS), assurant ainsi des normes environnementales et de sécurité.
5Temps de développement court
Des cycles de prototypage et de production plus rapides, permettant une mise sur le marché plus rapide.
6Prix compétitifs et qualité stable
Des solutions rentables sans compromettre la fiabilité.
Pourquoi choisir l'UPE?
- Expertise en personnalisation:Nous concevons des connecteurs à broches magnétiques et d'autres solutions adaptées à vos besoins.
Assistance de bout en bout:Du concept à la production, nous fournissons des services complets de R&D et de fabrication.
. Applications diverses:Nos connecteurs sont optimisés pour une durabilité, une efficacité et une connectivité transparente dans tous les secteurs.
.Partenariat avec UPE pour des solutions de connecteurs magnétiques de pointe qui combinent précision, performance et flexibilité
Méthode de paiementT/T, Paypal, OCBC
Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables
Délai de production:10 à 15 jours ouvrables
Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud
Délai de négociation:Produits à base de plantes
Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
