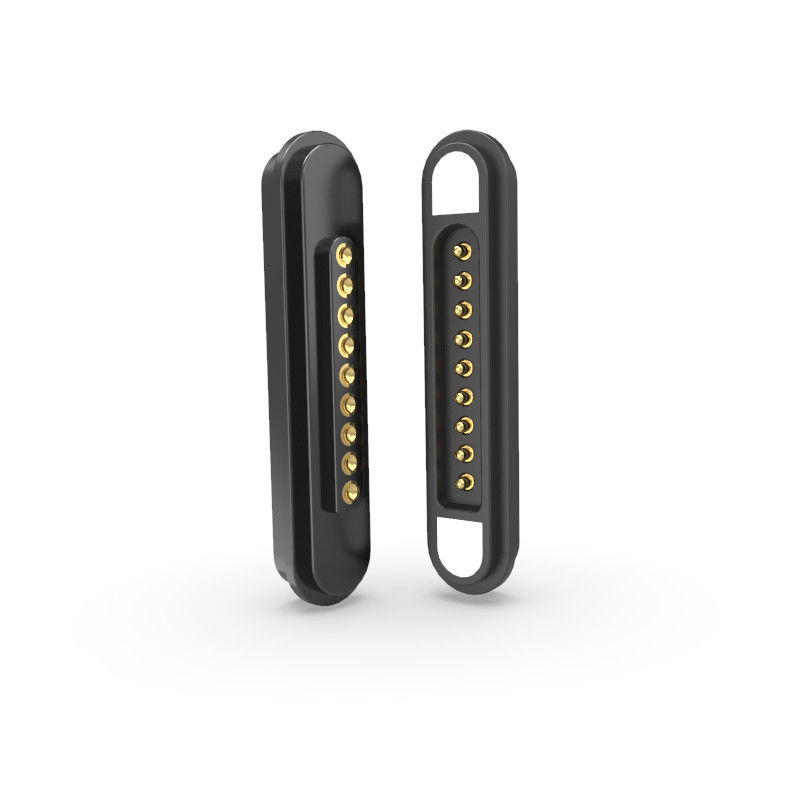

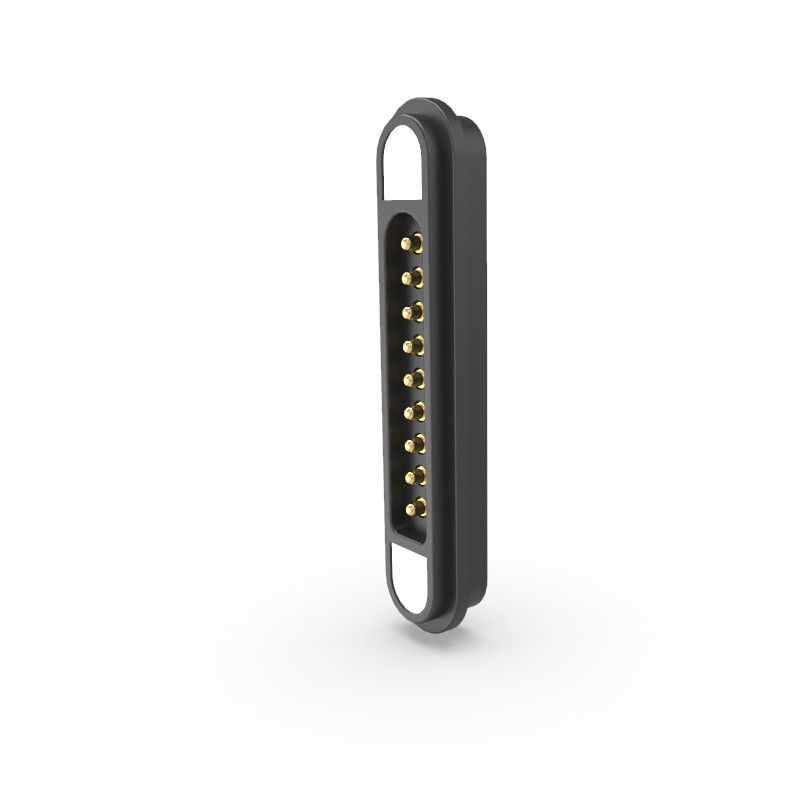

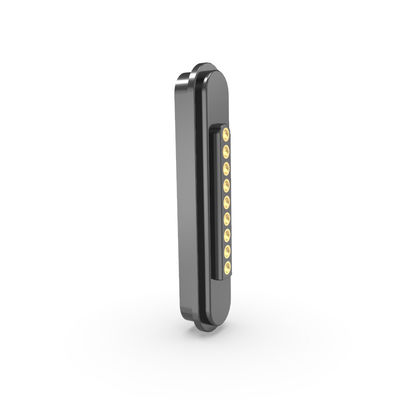

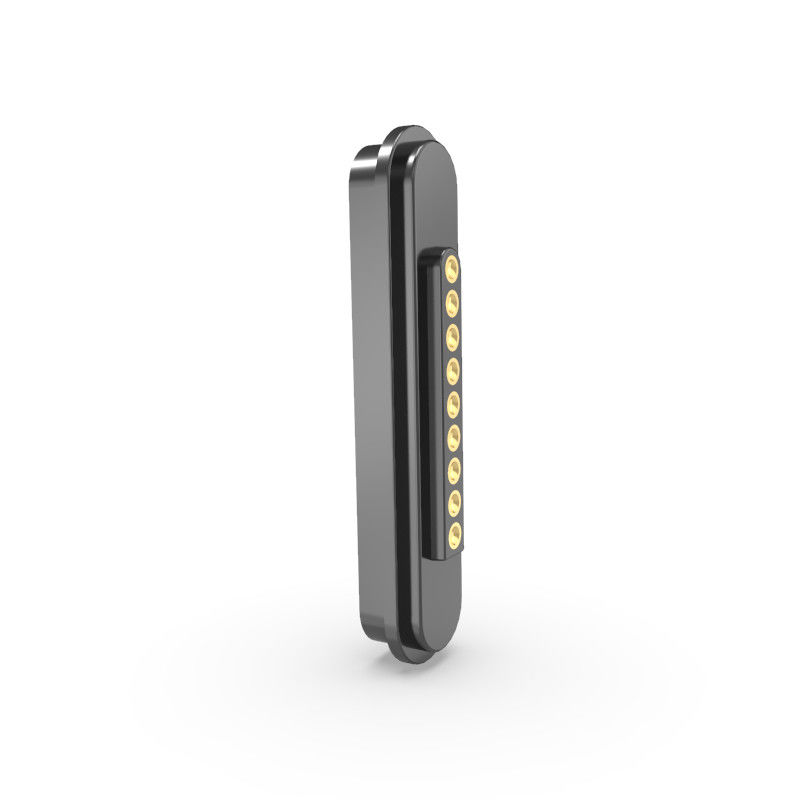

3A connecteurs magnétiques mâle et femelle Pogo connecteur magnétique angle droit

3A Angle droit 9 broches connecteur magnétique pogo mâle et femelle pour Tablet

Les connecteurs magnétiques à 9 broches utilisent 9 broches pogo avec un boîtier en nylon à haute température et des aimants NdFeB pour une fixation sécurisée.

1. Matériaux et revêtement

Des épingles de Pogo

Matériau: laiton (piston et fût)

Plating: or (Au) sur nickel (Ni) → Assure une faible résistance au contact, une résistance à la corrosion et une durabilité.

Logements

Matériau: HTN (nylon à haute température) + 30% de fibre de verre (GF) → haute résistance mécanique, résistance à la chaleur.

Couleur: Noir

Classification de l'inflammabilité: UL94 V-0 → auto-extinguible, adapté aux applications à haute sécurité.

Magnétique

Type: NdFeB (néodymium fer boron), de qualité N52 → forte force magnétique (classe la plus élevée pour un usage commercial).

Plaquage: nickel (Ni) → empêche la corrosion de l'aimant.

2. Spécifications électriques

Voltage de fonctionnement: 12 V CC

Courant de fonctionnement: 5,0 A → Convient pour les applications à consommation modérée (p. ex. ordinateurs portables, appareils médicaux).

Résistance au contact (PIN): ≤ 50mΩ (max) → Assure un transfert de puissance efficace avec une perte minimale.

Test de haute tension:

AC/DC 1000V, 0,5mA, 3 secondes → Valide l'isolation et la résistance diélectrique.

3. Caractéristiques clés

Conformité: ROHS et REACH → exempt de substances dangereuses (plomb, mercure, etc.)

Force magnétique: ≥ 450 g → Maintien solide pour des connexions sécurisées.

Conception de sécurité: protection contre les courts-circuits → empêche les dommages causés par un contact accidentel.

4Applications potentielles

Electronique de consommation: Chargeurs magnétiques pour ordinateurs portables, tablettes ou appareils portables.

Dispositifs médicaux/industriels: connexions électriques sécurisées et détachables.

Automobile/Aérospatiale: connecteurs de haute fiabilité dans des environnements difficiles.

5. Avantages

✔ Durabilité: le boîtier en laiton plaqué en or et en HTN résiste à l'usure et à la chaleur.

✔ Capacité de courant élevée: 5A convient à la manipulation d'appareils consommateurs d'énergie.

✔ Sécurité certifiée: UL94 V-0 pour la flammabilité et testée à haute tension.

✔ Magnétisme fort: les aimants de qualité N52 assurent une fixation stable.

Paramètre des connecteurs magnétiques à 9 broches:

un débit de sortie de l'appareil inférieur à 50 W;

une puissance de sortie supérieure à 50 W

Mise en page recommandée du PCB:

Tolérance de mise en page: ± 0,05 mm

Les avantages concurrentiels de l'entreprise UPE:

1La production de haute technologie
Utilise des techniques de fabrication avancées pour une qualité de produit supérieure.

2Système de gestion systématique
Les processus rationalisés assurent l'efficacité et la cohérence de la production.

3. Certification ISO 9001
Démontrer son engagement envers les normes internationales de gestion de la qualité.

4. Conformité RoHS
Tous les produits sont conformes à la réglementation relative à la restriction des substances dangereuses (RoHS), assurant ainsi des normes environnementales et de sécurité.

5Temps de développement court
Des cycles de prototypage et de production plus rapides, permettant une mise sur le marché plus rapide.

6Prix compétitifs et qualité stable
Des solutions rentables sans compromettre la fiabilité.

Pourquoi choisir l'UPE?

1Des solutions sur mesure pour tous les besoins

Personnalisation d'experts: Notre équipe d'ingénieurs conçoit des connecteurs spécifiques à votre application, que ce soit pour l'électronique médicale, automobile ou grand public.

Collaboration de bout en bout: du concept à la production, nous nous adaptons à vos exigences techniques et esthétiques.

2. Prototypage rapide Temps de mise sur le marché accéléré

Vitesse de pointe dans le secteur:

Échantillons standard: 2 à 3 jours.

Conception sur mesure: 7 jours ouvrables.

Projets dépendants de la moisissure: 12 jours.

3.Assurance de la qualité sans compromis

Contrôle axé sur le procédé: chaque étape, de la sélection du matériau à l'inspection finale, respecte des normes strictes inspirées de l'ISO.

Objectif zéro défaut: des essais rigoureux garantissent une conformité à 100% des performances et de la durabilité.

4Matériaux de qualité supérieure et fabrication de précision

Les composants importés: les pièces essentielles (par exemple, les arbres d'aiguille) utilisent:

Les tours suisses pour une précision de micron.

Matériaux importés estampillés à froid pour une conductivité et une longévité supérieures.

5Tests et fiabilité certifiés

Équipement de laboratoire de haute précision: Valide les performances électriques, mécaniques et environnementales (par exemple, tests de 50 000 cycles, résistance aux pulvérisations de sel).

6Efficacité des coûts sans compromis

Production allégée: les flux de travail optimisés réduisent les déchets et les coûts sans sacrifier la qualité.

Prix transparents: Tarifs compétitifs pour les commandes en vrac et les partenariats à long terme.

7. Conformité écologique

Normes mondiales: ROHS, sans halogène et conforme au règlement REACH, sans danger pour les industries sensibles (médicale, garde d'enfants).

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
