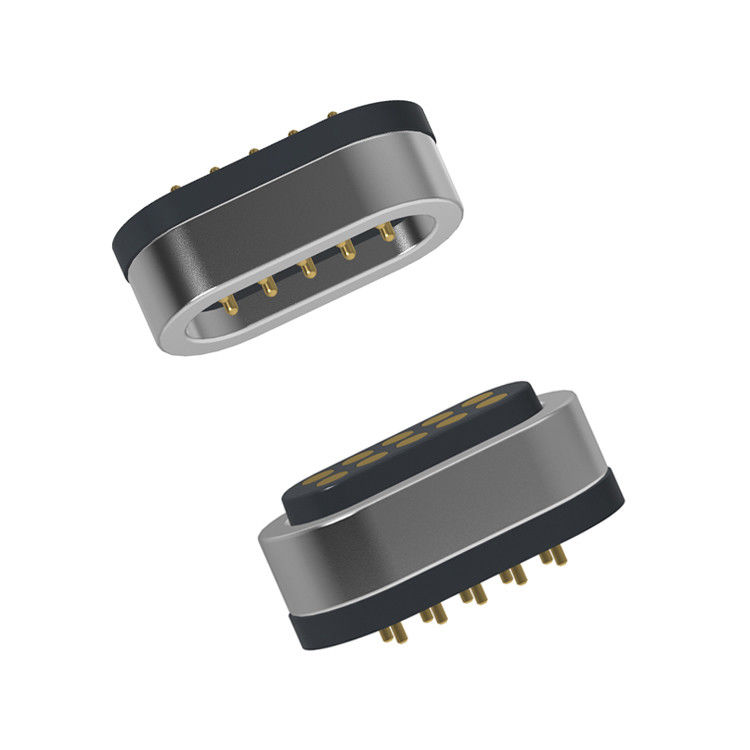

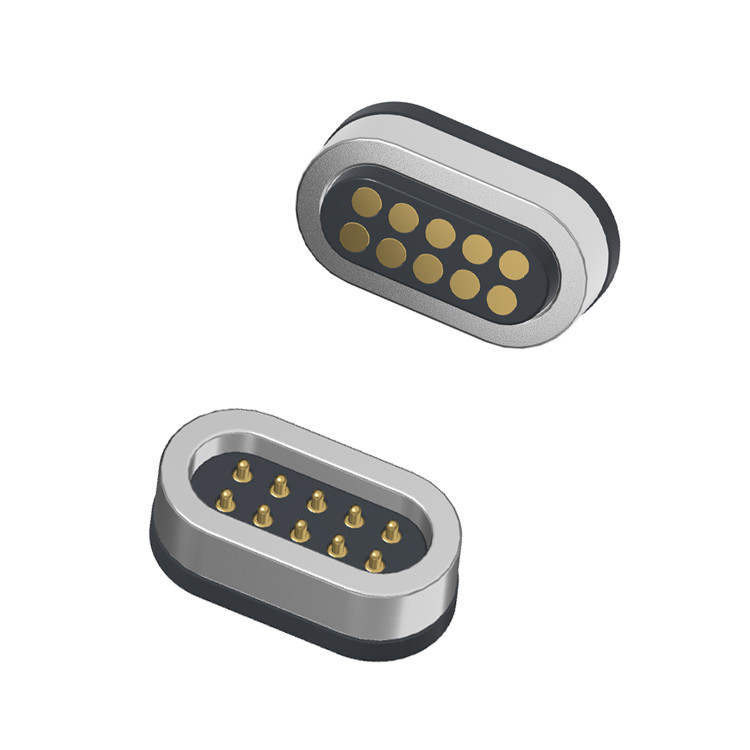

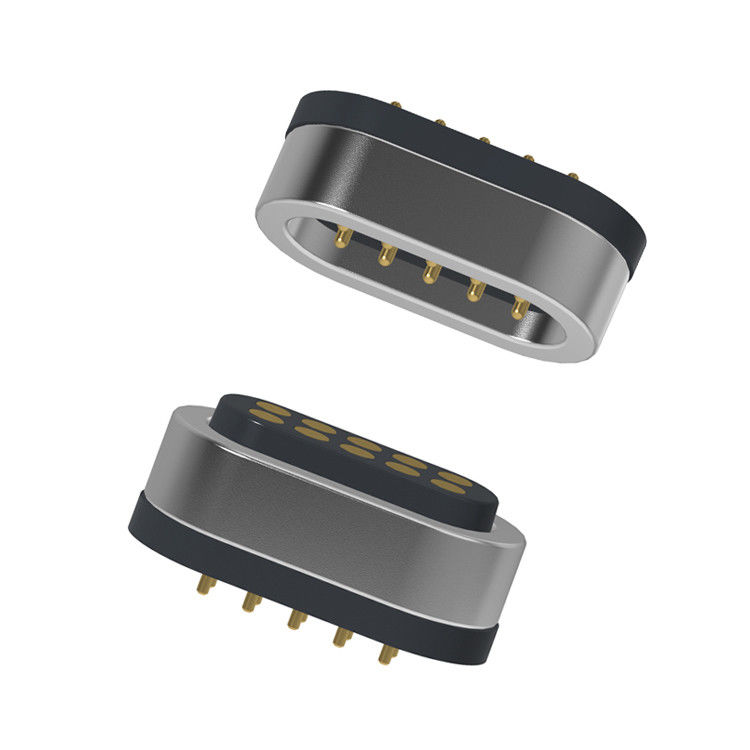

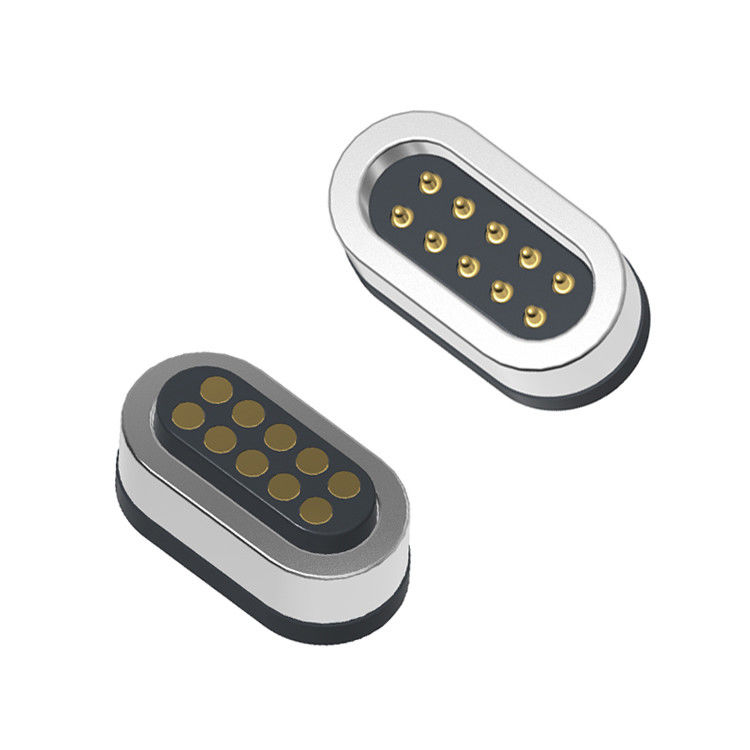

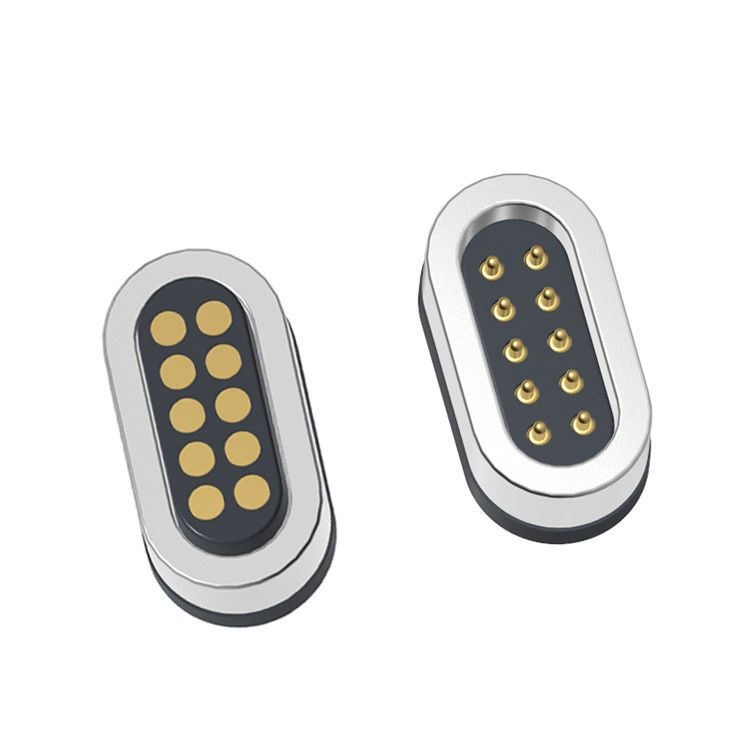

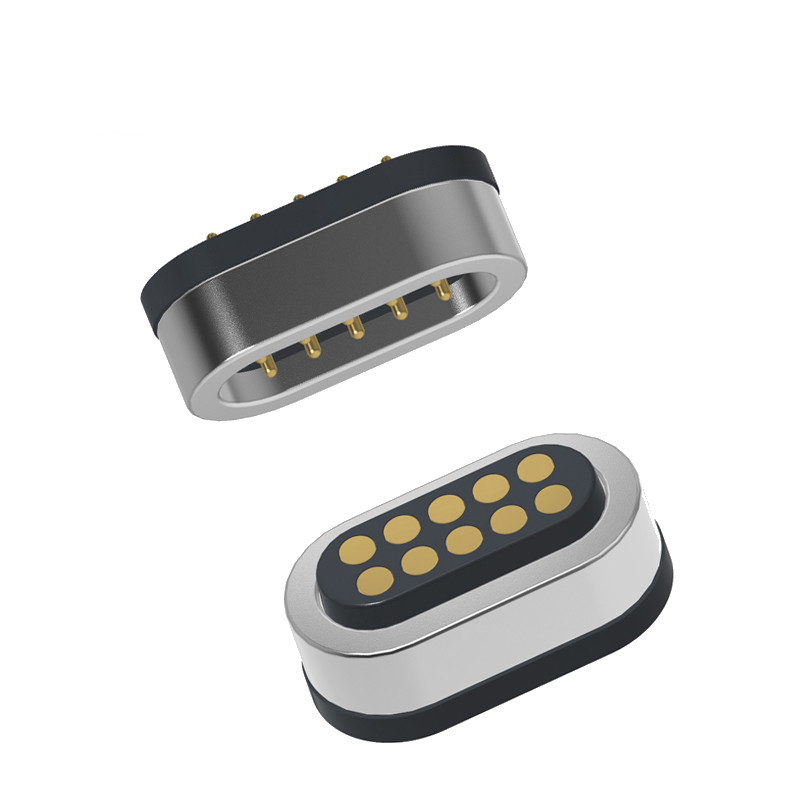

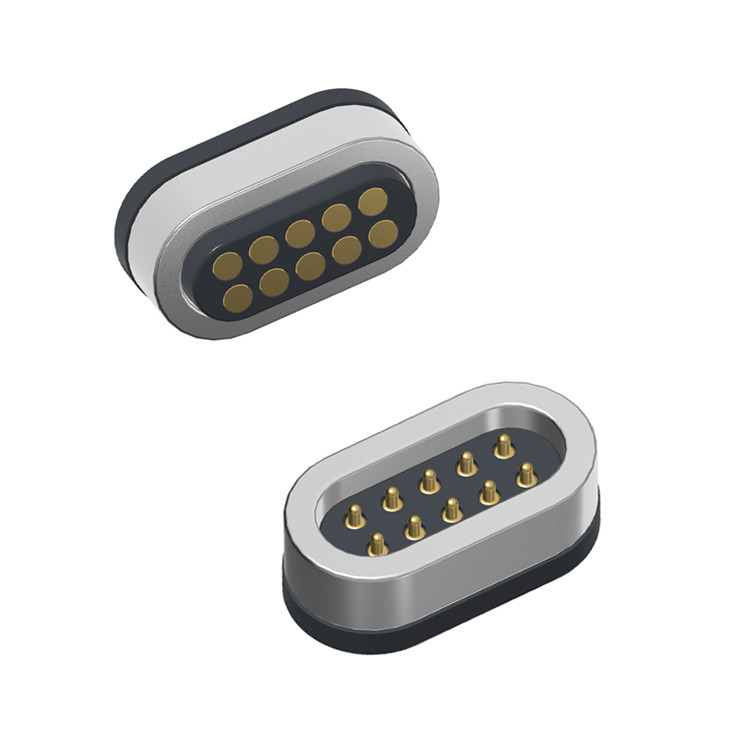

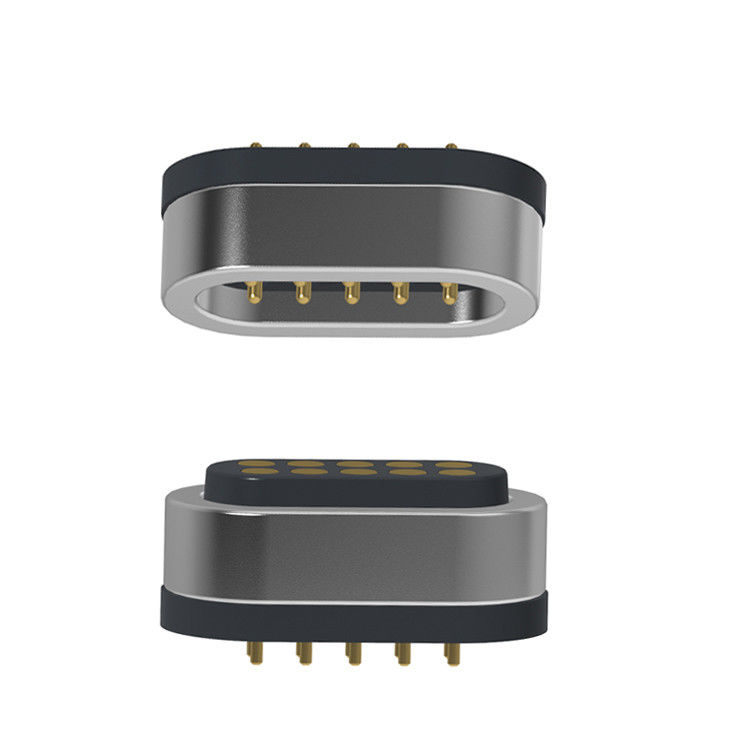

1.5Un double rangée de connecteurs magnétiques à 10 broches mâle et femelle à pin pogo de 2,0 mm de largeur

1.5Un double rangée de connecteurs magnétiques de 10 broches mâle et femelle à pin de pogo de 2,0 mm de hauteur.

Les connecteurs magnétiques haut de gamme sont conformes à la norme RoHS et REACH, fiabilité testée à 100%.

L'UPE est unfabricant mondial de confiancede haute performanceconnecteurs magnétiquesetconnecteurs de câbles magnétiques, conçus pourdurabilité, sécurité et connectivité transparenteNos produits répondent aux normes les plus strictes de l'industrie, assurant la compatibilité avec lesélectronique grand public, appareils médicaux, équipements industriels et applications IoT.

✅Compliance complèteTous les matériaux doivent respecter strictementRoHS et REACHréglementation environnementale et de sécurité.
✅100% de qualité testéeChaque unité est soumise à untests rigoureux de court-circuit et de circuit ouvertpour une fiabilité garantie.
✅Performance magnétique supérieure¢ Une forte rétention, une résistance à la corrosion et une durabilité à long terme.
✅Solutions sur mesureDes conceptions adaptées à vos besoins mécaniques, électriques et environnementaux.

Matériau:

Méchique:

- Force de contact: 40 g ± 10 g à 0,8 mm de la cigogne

- Le test de vie:10,000cycle

Électrique:

- Voltage nominal:DC12V;Voltage nominal:1.5A max.

- Résistance au contact: ≤ 50mΩ (milliohms) par broche (maximum)

Performance environnementale:

-Température de fonctionnement: -25°C à +60°C

- Essai environnemental: pulvérisation de sel 24 heures,

Paramètre des connecteurs magnétiques à 10 broches

Dessin technique du connecteur magnétique mâle

Dessin technique du connecteur magnétique féminin

Vue de l'explosion du connecteur magnétique masculin:

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;

● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

Application des produits à connecteurs magnétiques:

1.Les appareils portables, les équipements de positionnement intelligent, les bracelets intelligents pour enfants, les montres intelligentes, les téléphones portables portables, les casques Bluetooth, etc.)connexion à l'extrémité du fil à bande magnétique

2.Équipement médical,équipement sans fil,équipement de communication de données,équipement de télécommunication,équipement industriel et d'automatisation,équipement audiovisuel

3.Aviation, électronique aérospatiale, communication militaire

4- équipement de navigation, d'essai et de mesure pour automobiles

5.Électronique de consommation ((téléphones mobiles,ordinateurs tablettes, casques Bluetooth,caméra,horloge,produits électroniques de consommation portables et de nombreux autres domaines électroniques.)

Pourquoi UPE devrait-il être votre partenaire?

.Soutien technique d'experts. Du prototype à la production en série, nous assurons une intégration sans faille.
Prix compétitifs Matériaux de haute qualité à des prix évolutifs et rentables.
.Retour rapide

Comment passer votre commande de connecteur magnétique avec UPE?
1- Vous avez des demandes?
Contactez notre équipe de vente via:
Le courrier électronique: [union@upetech.net]
Numéro de téléphone: [+86 13434524996]
Le formulaire en ligne: [www.pogopinsconnector.com]

Veuillez fournir les détails suivants:
✔ Application (par exemple, dans le domaine médical, automobile, électronique grand public)
✔ Type de connecteur (p. ex. épingle magnétique, câble de charge)
✔ Spécifications (tension, courant, taille, résistance à l'eau, etc.)
✔ Quantité et délai de livraison

2. Obtenez une solution personnalisée (si nécessaire)
Nos ingénieurs examineront vos besoins et proposeront une conception personnalisée (le cas échéant).

Nous partagerons des modèles 3D, des échantillons ou des dessins techniques pour approbation.
