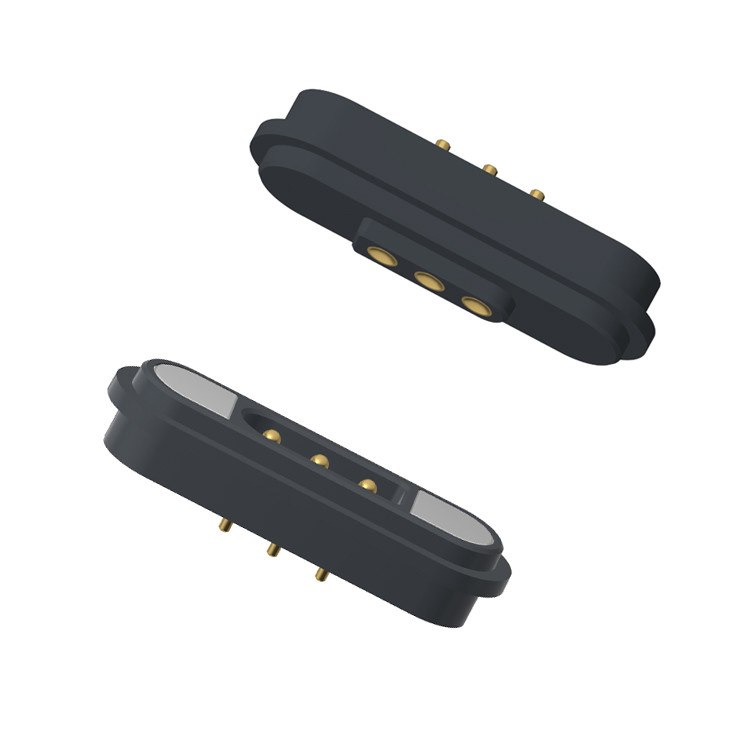

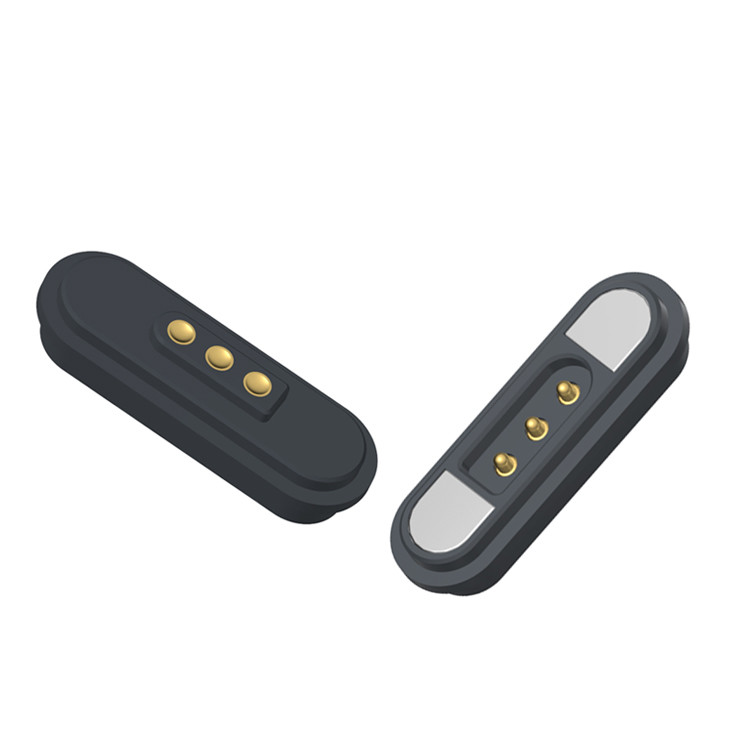

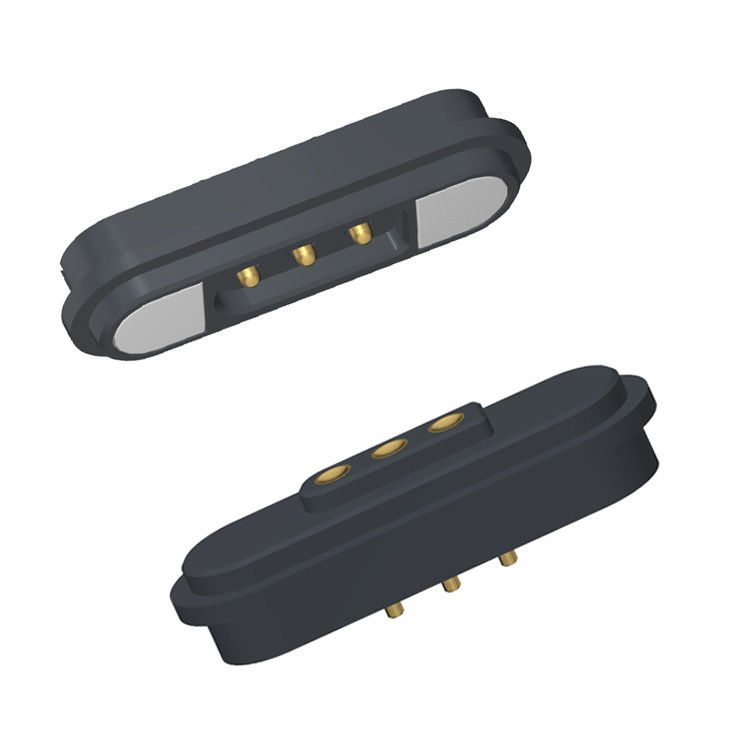

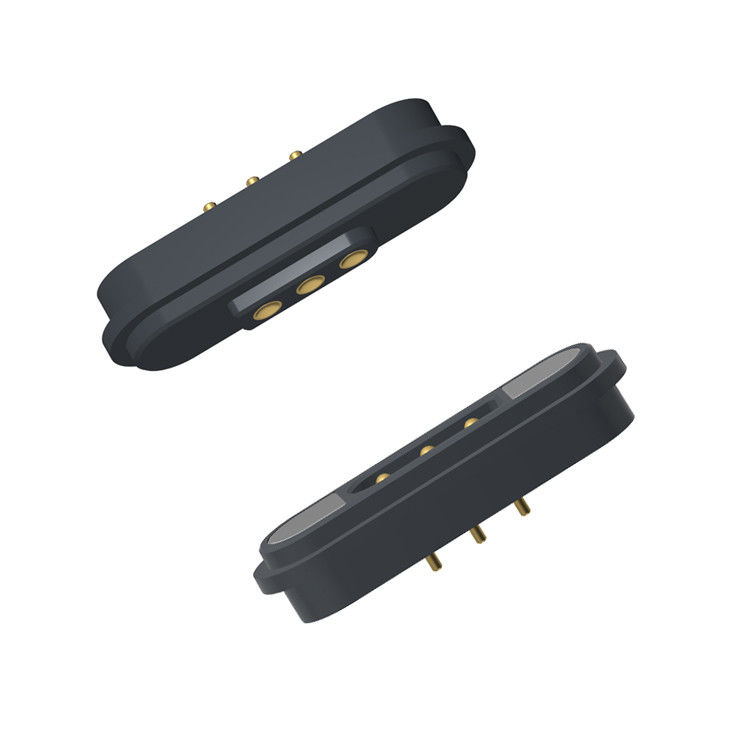

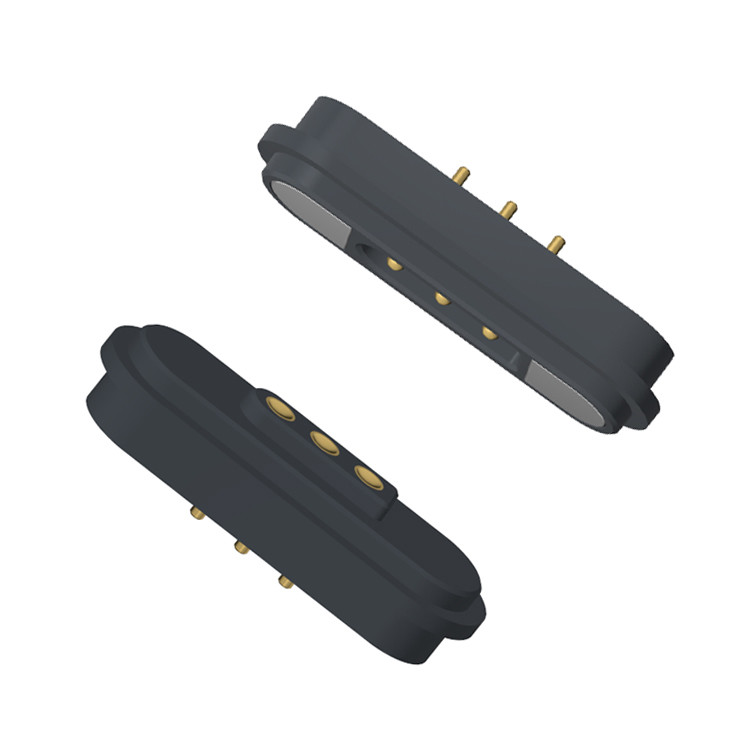

Connecteur de charge magnétique à 3 broches de 80 g avec une hauteur de 2,8 mm

Force de ressort de 80 g  Connecteur de charge magnétique mâle et femelle à 3 broches avec un pas de 2,8 mm.

UPE – Fabricant professionnel de connecteurs et de câbles magnétiques | Solutions personnalisées

UPE est un leader de confiance dans la conception et la fabrication de connecteurs magnétiques et de connecteurs de câbles magnétiques haute performance, offrant des solutions de connectivité innovantes, fiables et personnalisables pour un large éventail d'industries.

Pour assurer la durée de vie mécanique du contact, NE JAMAIS comprimer le pogo-pin AU-DELÀ de la course de travail définie lors du retrait, ce qui pourrait endommager le ressort interne.

Matériaux :
-Boîtier : HTN noir UL94V-0

-Pogo Pin : Laiton C6801 Placage Au 0,125um
-Broche femelle : Laiton C6801 Placage Au 0,125um
-Aimant : N52 NdFeB Placage Ni Cu Ni

Mécanique :

-Force de contact : 80 g±20 g à une course de travail de 1,1 mm

-Test de durée de vie d'adsorption mâle et femelle : 10 000 cycles

Électrique :

-Tension nominale : CC 12 V ; Courant nominal : 3 A Max.

-Résistance de contact de la broche à ressort : 50 milliohms Max.

Performance environnementale :

-Température de fonctionnement : -25℃ à +80℃

-Test environnemental : Brouillard salin 24 heures

Paramètre du connecteur magnétique mâle à 3 broches et du connecteur magnétique femelle :

Dessin technique du connecteur magnétique mâle à 3 broches

Dessin technique du connecteur magnétique femelle à 3 broches

Avantages du connecteur magnétique :

1. Connectivité sans effort
✔ Adsorption automatique – La conception intelligente et conviviale permet des connexions instantanées et sécurisées avec un alignement magnétique.
✔ Protection anti-chute – Se détache facilement de l'interface de chargement tout en maintenant les appareils stables, réduisant ainsi les chutes accidentelles.

2. Durabilité inégalée
✔ Longue durée de vie – Évalué pour 100 000 à 200 000 cycles, assurant une fiabilité à long terme.
✔ IPX8 étanche et anti-poussière – Extrémité femelle conçue pour les environnements difficiles (immersion jusqu'à 1 m pendant 30 minutes).

3. Chargement et transfert de données haute performance
✔ Charge rapide (5A–10A) – Prend en charge la transmission à courant élevé pour une alimentation rapide.
✔ Transmission de signal à grande vitesse – Remplace l'USB 2.0/HDMI 1.3 traditionnel, permettant la transmission de signaux vidéo/audio avec des performances stables à haute fréquence.

4. Conception personnalisable et sûre
✔ Flexibilité esthétique – Apparence adaptée pour correspondre au langage de conception de votre appareil.
✔ Anti-court-circuit et infaillible – Protection intégrée contre les erreurs d'utilisation et les défauts électriques.

Application des produits de connecteurs magnétiques :

Pourquoi UPE devrait être votre partenaire ?

✔ Qualité supérieure – Connecteurs magnétiques durables et à haut rendement pour des connexions sécurisées.
✔ Solutions personnalisées – Conceptions sur mesure pour répondre aux exigences spécifiques de l'application.
✔ Technologie innovante – Couplage magnétique avancé pour des connexions faciles, sûres et rapides.
✔ Applications larges – Idéal pour l'électronique grand public, les appareils médicaux, les équipements industriels, etc.
✔ Performances fiables – Conçu pour la longévité et une connectivité constante.
