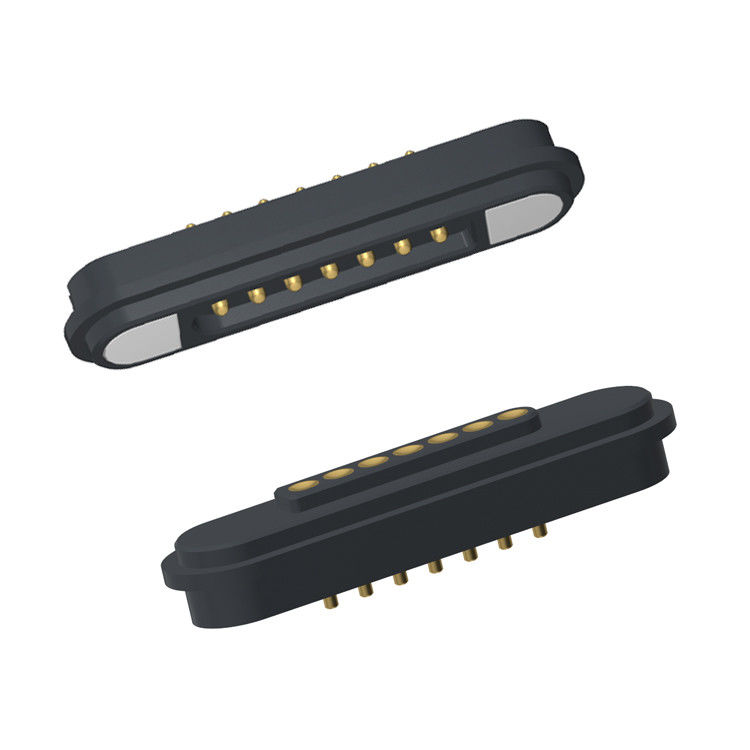

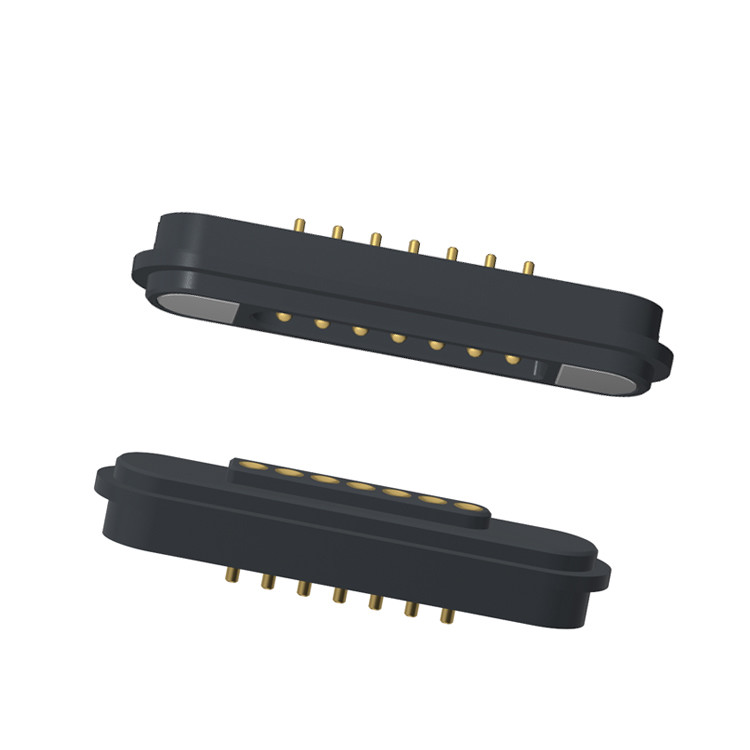

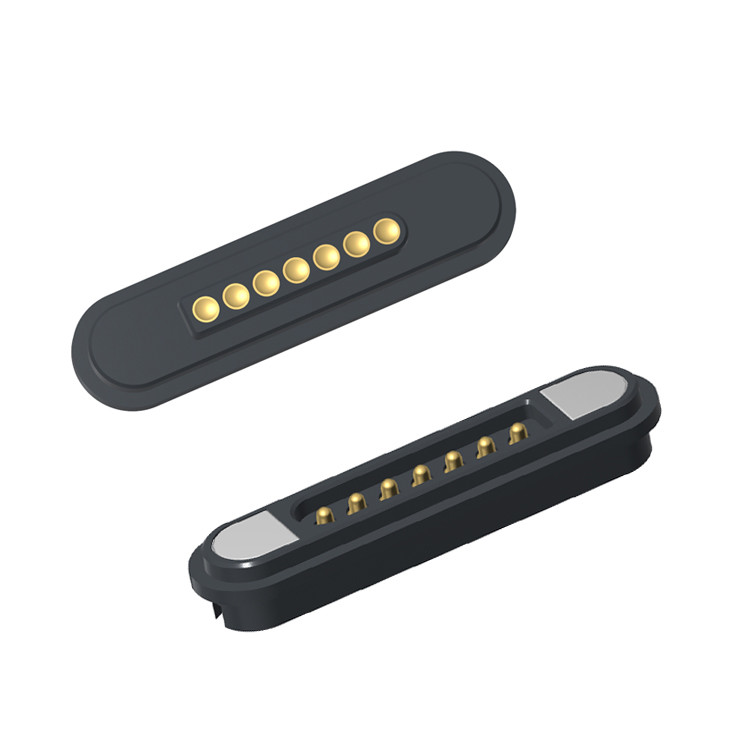

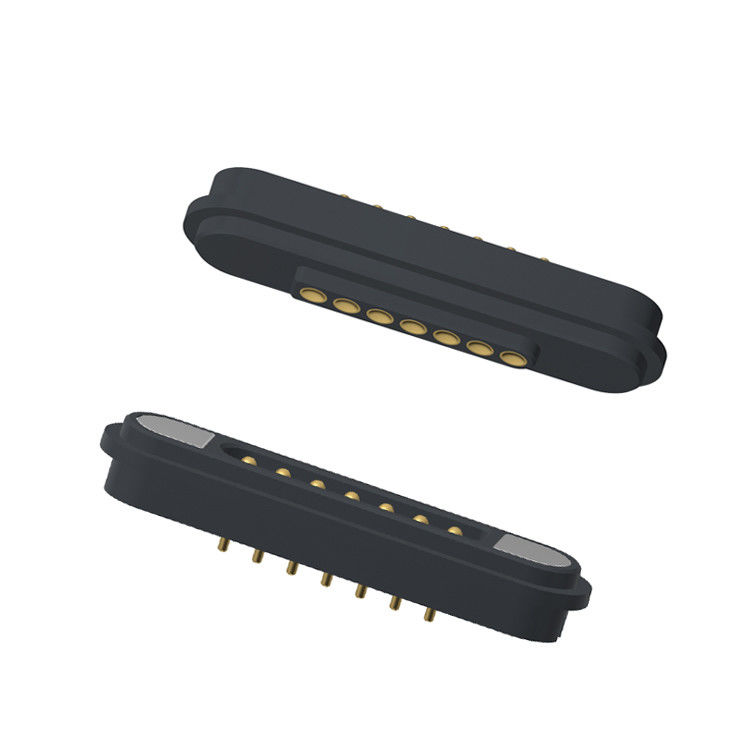

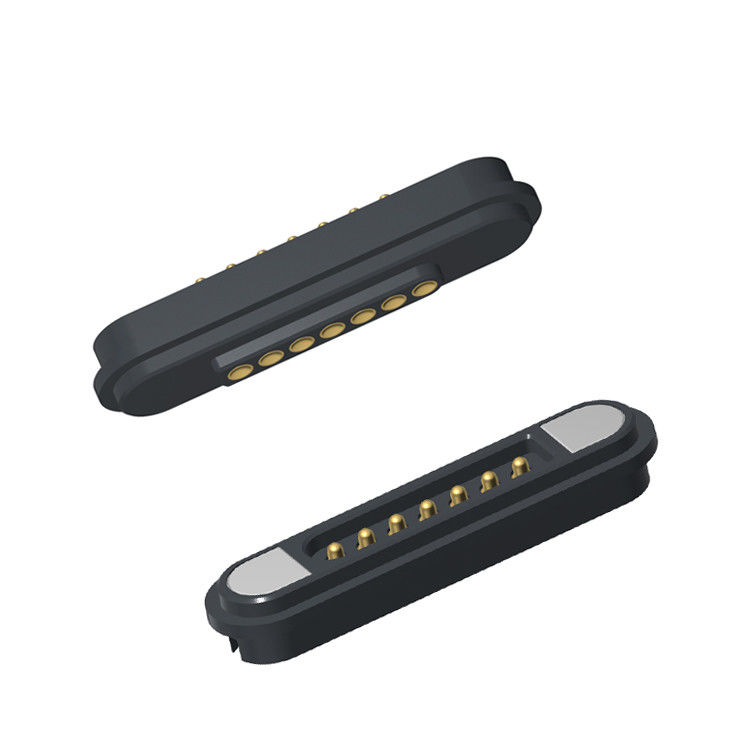

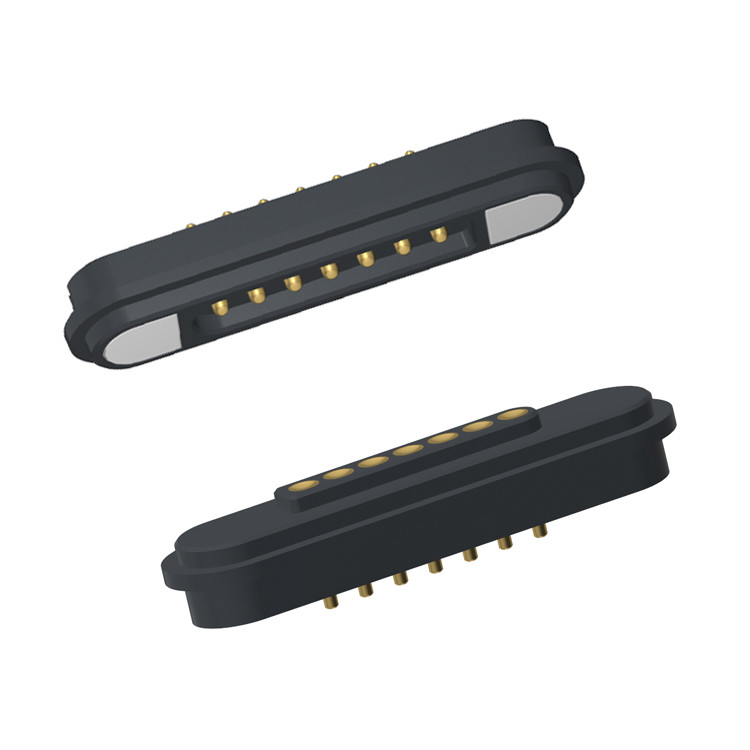

Connecteur à charge de ressort pour aimants, hauteur de pivotement 2,2 mm, mâle, femelle, 7 broches, connecteur à broche magnétique Pogo

Connecteur à charge de ressort pour aimants, hauteur de pivotement 2,2 mm, mâle, femelle, 7 broches, connecteur à broche magnétique Pogo.

UPE Manufacturer professionnel de connecteurs et de câbles magnétiques

Conception personnalisée Performance fiable Solutions de bout en bout

ÀUPE, nous sommes spécialisés dans la conception et la fabrication de haute qualitéconnecteurs magnétiquesetconnecteurs de câbles magnétiquesAvec notre équipe interne d'ingénieurs et de concepteurs experts, nous fournissons des solutions innovantes et de précision pour divers secteurs,y compris les appareils électroniques grand public, les dispositifs médicaux, l'IdO et les applications industrielles.

Afin d'assurer la durée de vie mécanique de contact de l'épingle, ne la comprimez JAMAIS au-delà de la course de travail définie indiquée dans le dessin.entraînant une diminution des performances ou une défaillance.

Matériaux:

Le logement:une résistance à l'usure élevée de l'unité de mesure de l'échantillon, de l'unité de mesure de l'échantillon et de l'unité de mesure de l'échantillon;UL94V-0 Rétractable à la flamme

Pogo Pin: cuivre C6801 plaqué au 0,125um,Haute conductivité, résistance à la corrosion
Pinceau féminin: en cuivre plaqué Au 0,125um
Magnéte de connecteur magnétique mâle: N52 NdFeB Placement Ni Cu Ni Surface d'apparence N-pôle,N52 NdFeB Placement Ni Cu Ni Surface d'apparence S-pôle

Magnéte féminin pour connecteur magnétique: N52 NdFeB Ni Cu Ni

Méchique:

Force de contact: 80 g ± 20 g à 1,0 mm de la cigogne de travail

La cigogne pleine: 1,2 mm

Adsorption mâle et femelle Test de durée de vie: 10 000 cycles

Électrique:

La tension nominale:DC12V; la tension nominale: 3Amax.

Résistance au contact de la broche de ressort: 50 milliohm maximum.

Performance environnementale:

Tolérance à la température:260°C

Température de fonctionnement: -25°C à +80°C

Test environnemental: pulvérisation de sel pendant 48 heures

Paramètre des connecteurs magnétiques masculins et féminins à 7 broches:

Dessin technique du connecteur magnétique mâle à 7 broches

Dessin technique du connecteur magnétique femelle à 7 broches

Avantages du connecteur magnétique:

1)Expérience de connexion d'adsorption automatique; fonctionnement facile;

2)Utilise une interface magnétique pour faciliter le retrait de l'appareil.

3) cycle de vie élevé. Il prend en charge 50 000-300 000 fois de vie de réattachement;

4)Il est facile de personnaliser la conception imperméable à l'eau, la femelle peut atteindre à la poussière et imperméable à l'eau (IP68);

5)supporter un courant élevé (3A-20A), recharger plus rapidement;

6)Excellente résistance à la corrosion (48H-120H) répond aux environnements difficiles;

8)Forme personnalisée pour répondre à la correspondance de la forme du produit, améliorer le point de vente du produit;

9)Le positionnement des aimants, l'utilisation des aimants et la structure de la protection du double circuit

l'orientation ((Il est orienté vers l'utilisateur et convivial)

10)Excellente évolutivité de l'interface,peut être réalisée ((Power Signal Video Audio Jack Etc);

11)Le temps de développement est court, le moule est peu coûteux pour la personnalisation;

12) Fournir une transmission fiable du signal RF à haute fréquence.0

Application des produits à connecteurs magnétiques:

1.Les appareils portables, les équipements de positionnement intelligent, les bracelets intelligents pour enfants, les montres intelligentes, les téléphones portables portables, les casques Bluetooth, etc.)connexion à l'extrémité du fil à bande magnétique

2.Équipement médical,équipement sans fil,équipement de communication de données,équipement de télécommunication,équipement industriel et d'automatisation,équipement audiovisuel

3.Aviation, électronique aérospatiale, communication militaire

4- équipement de navigation, d'essai et de mesure pour automobiles

5.Électronique de consommation ((téléphones mobiles,ordinateurs tablettes, casques Bluetooth,caméra,horloge,produits électroniques de consommation portables et de nombreux autres domaines électroniques.)

Pourquoi UPE devrait-il être votre partenaire?

1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
7. Normes environnementales des produits

Comment passer votre commande de connecteur magnétique avec UPE

1- Vous avez des demandes?
Donnez des détails tels que:

.Type de connecteur (alimentation, données, hybride, étanche, etc.)

.Ventilation et courant nominale

.Longueur du câble et spécifications

.Polarité magnétique et préférences d'alignement

Quantité et délai

Exigences particulières (création IP, blindage, certification, etc.)

.Option 1: Remplissez notre formulaire de demande de devis sur notre site internet.
.Option 2: Envoyez vos spécifications directement àSunion@upetech.net(ou votre contact désigné).

2Recevez un devis personnalisé
Notre équipe d'ingénieurs examinera vos exigences.

Nous vous proposerons un devis compétitif, y compris:Prix/délai de réalisation/options de prototypage (le cas échéant)

3Approuver et confirmer la commande.
Une fois le devis approuvé, nous finaliserons le plan de conception et de production.

Pour les nouveaux modèles, nous pouvons offrir des modèles 3D ou des échantillons à tester.

4. Production et assurance qualité
UPE fabrique votre commande avec un contrôle de qualité strict.

Nous pouvons fournir des rapports de test et des certifications sur demande.

5Livraison rapide et support
Votre commande est expédiée par votre méthode logistique préférée (DHL, FedEx, fret maritime, etc.).

Notre équipe reste disponible pour le support technique et les commandes futures.

Délai de paiement:

50% de dépôt (payé à l'avance): couvre les coûts de production (matériaux, main-d'œuvre).

50% du solde (payé avant expédition): Assure le contrôle de la qualité et l'engagement des deux parties.

Méthode de paiement

T/T (transfert bancaire),PayPal, Banque OCBC

Recommandation:

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en vrac (frais inférieurs).

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
