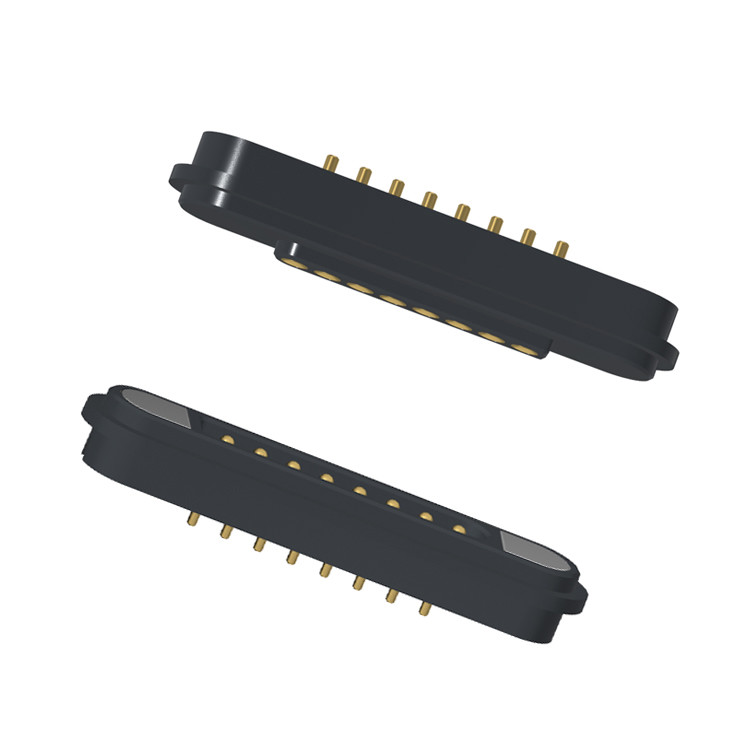

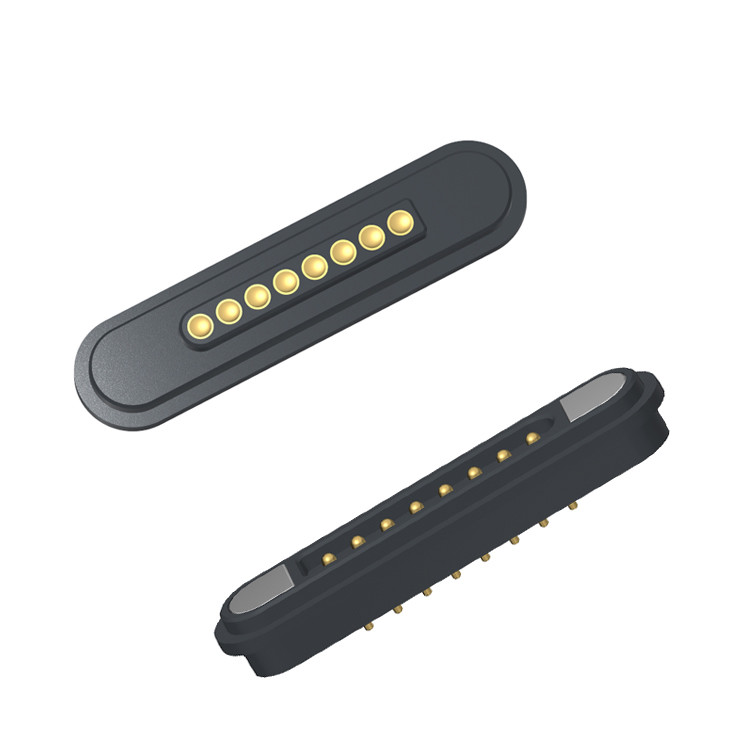

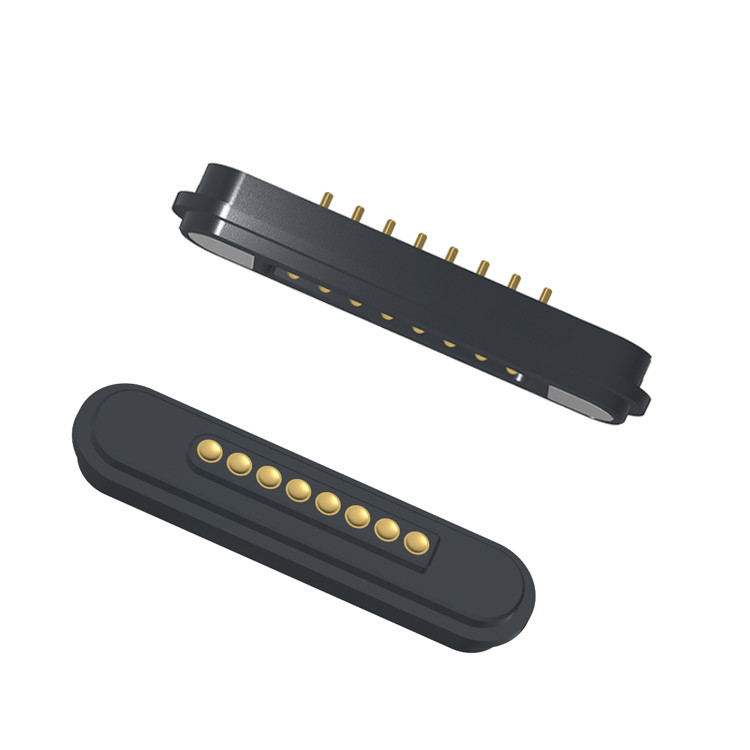

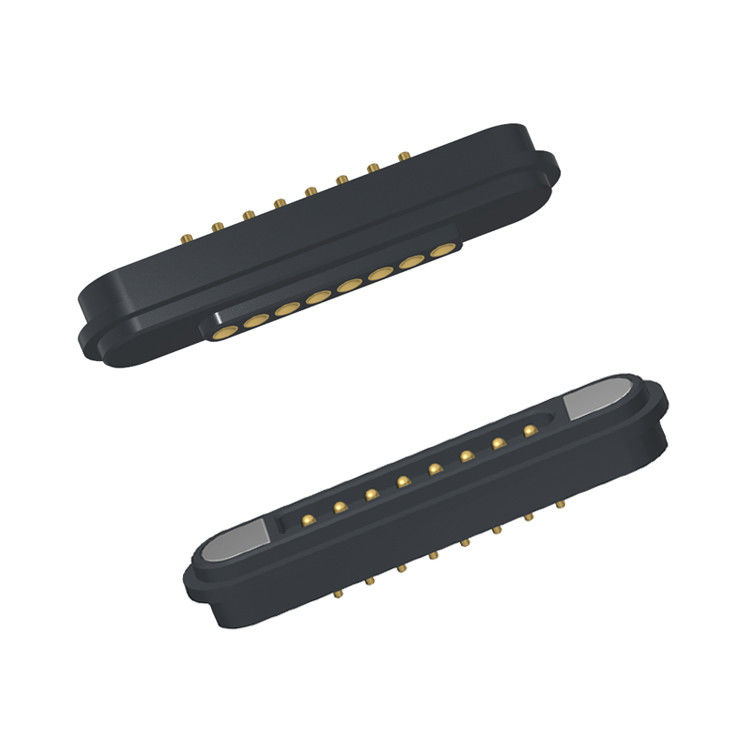

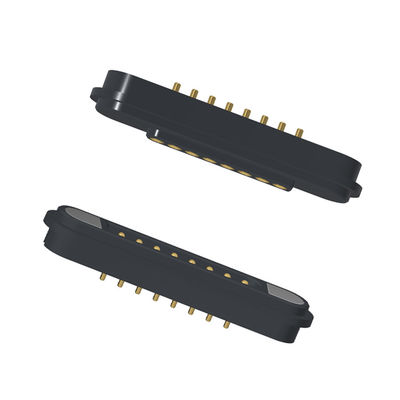

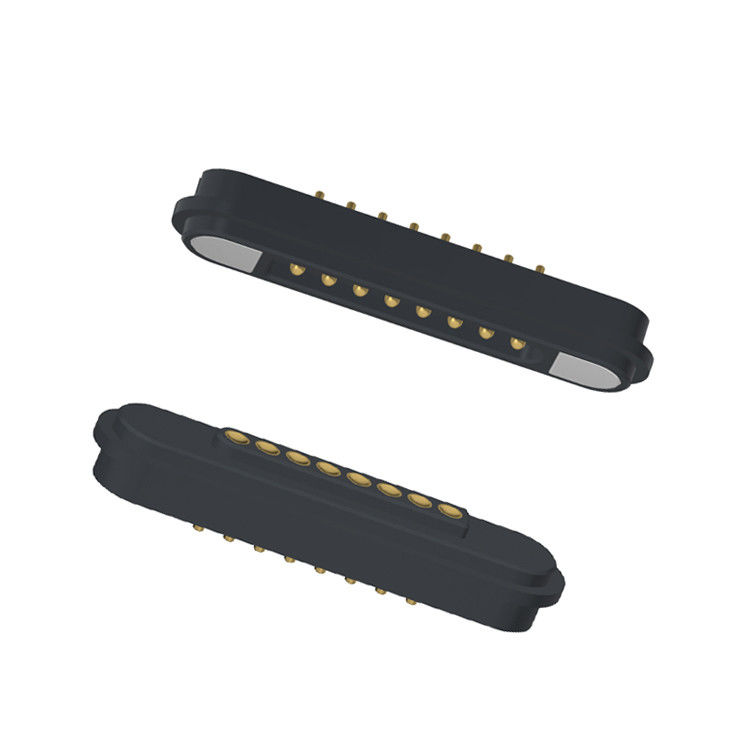

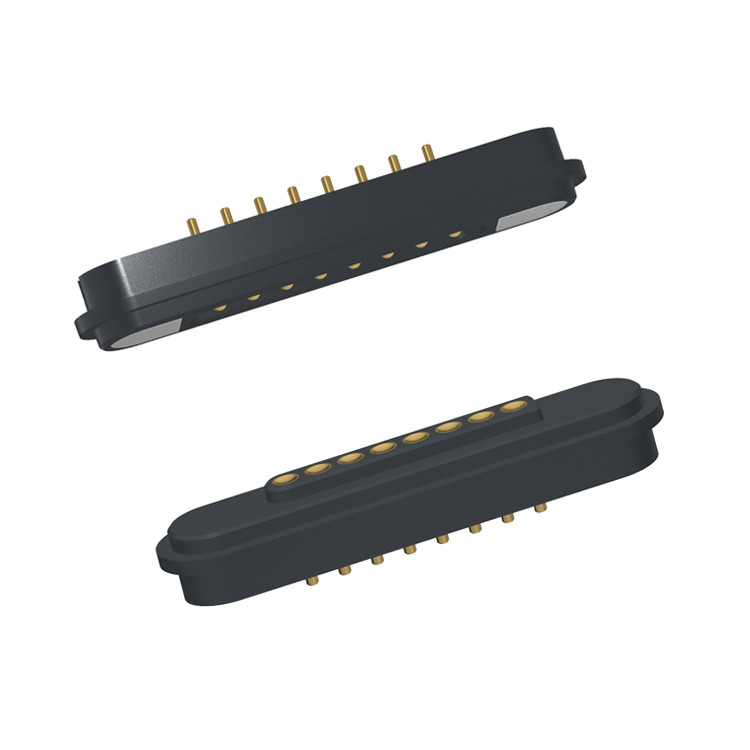

Connecteur électrique magnétique rectangulaire à 8 broches pour systèmes électroniques de vélos

Connecteur électrique magnétique rectangulaire à 8 broches pour systèmes électroniques de vélos.

UPE – Fabricant professionnel de connecteurs magnétiques et de solutions de câbles

UPE est un fabricant professionnel de connecteurs magnétiques et de connecteurs de câbles magnétiques.
Nous avons nos propres concepteurs professionnels pour répondre à toutes vos exigences et fournir un service de personnalisation de connecteurs magnétiques. Différents produits et solutions de connecteurs à broches pogo magnétiques peuvent être conçus en fonction des différents besoins des clients.

Pour assurer la durée de vie mécanique du contact de la broche pogo, NE JAMAIS la comprimer au-delà de la course de travail définie spécifiée dans le dessin. Une sur-compression peut endommager le ressort interne, entraînant une réduction des performances ou une défaillance.

Matériaux :

Boîtier : HTN noir UL94V-0, HTN (Nylon haute température),Ignifuge UL94V-0

Broche Pogo : Laiton C6801 Placage Au 0,125 um,Haute conductivité, résistance à la corrosion
Broche femelle : Laiton Placage Au 0,125 um

Aimant : N52 NdFeB Placage Ni Cu Ni

Mécanique :

Force de contact : 80 g±20 g à une course de travail de 1,0 mm

Course complète : 1,1 mm

Test de durée de vie d'adsorption mâle et femelle : 10 000 cycles

Électrique :

Tension nominale : DC12V ; Tension nominale : 3 AMax.

Résistance de contact de la broche à ressort : 50 milliohms Max.

Performance environnementale :

Tolérance de température : 260 ℃

Température de fonctionnement : -25 ℃ à +80 ℃

Test environnemental : Brouillard salin 48 heures

Paramètre des connecteurs magnétiques mâles à 8 broches et des connecteurs magnétiques femelles :

Dessin technique du connecteur magnétique mâle à 8 broches

Dessin technique du connecteur magnétique femelle à 8 broches

Avantages du connecteur magnétique :

1) Expérience de connexion par adsorption automatique ; Opération facile ;

2) Utilise une interface magnétique pour retirer l'appareil plus facilement.

3) Cycle de vie élevé. Il prend en charge 50 000 à 300 000 reconnexions ;

4) Il est facile de personnaliser la conception étanche, la femelle peut être étanche à la poussière et à l'eau (IP68) ;

5) Prend en charge un courant élevé (3A-20A), une recharge plus rapide ;

6) Excellente classification de la corrosion (48H-120H) répond aux environnements difficiles ;

8) Forme personnalisée pour correspondre à la forme du produit, améliorer le point de vente du produit ;

9) Positionnement de l'aimant, utilisation d'aimants et de la structure pour une double protection du circuit pour distinguer

la direction (elle est axée sur l'utilisateur et conviviale)

10) Excellente interface d'évolutivité, peut être réalisée (alimentation, signal, vidéo, audio, prise, etc.) ;

11) Le temps de développement est court, moule à faible coût pour la personnalisation ;

12) Fournir une transmission de signal RF élevée fiable. Notre connecteur est USB 2.0

Application des produits de connecteurs magnétiques :

1. Appareils portables et appareils électroniques portables :

.Appareils : Montres intelligentes, trackers de fitness, bracelets intelligents (enfants/adultes), téléphones portables/appareils mobiles, casques Bluetooth, casques VR/AR, lunettes intelligentes.

.Avantages : Valeur extrêmement élevée ici. L'étanchéité (IP67/IP68) est plus facile à maintenir. Résiste à la sueur et aux cycles de connexion fréquents. Empêche les dommages causés par le trébuchement sur les câbles. Idéal pour la charge pendant le sommeil (par exemple, les montres). Facile pour les enfants ou les utilisateurs ayant des problèmes de dextérité.

2. Équipement médical :

.Appareils : Moniteurs portables, capteurs portables, équipements de diagnostic, appareils de chevet pour patients, scanners portables, outils chirurgicaux rechargeables.

.Avantages : Facilite la désinfection/le nettoyage rapides autour de la prise scellée. Empêche les déconnexions accidentelles critiques pour la surveillance. Connexion sûre et facile pour les patients/le personnel. Réduit les dommages aux ports dus à une utilisation répétée.

3. Équipement industriel, d'automatisation et de test :

.Appareils : Scanners portables/PDA, compteurs de test portables, capteurs, robotique (docking/charge), panneaux de commande, tablettes robustes, équipements de service sur le terrain.

.Avantages : Excellente résistance aux vibrations/chocs. Les connecteurs scellés résistent aux environnements difficiles (poussière, humidité, produits chimiques). L'accouplement aveugle simplifie les connexions dans les espaces restreints. Durabilité pour le branchement/débranchement fréquent par les techniciens.

4. Télécoms, communications de données et audiovisuel :

.Appareils : Routeurs/modems (ports de service), téléphones de conférence, haut-parleurs portables, microphones, interfaces audio professionnelles, équipements de test réseau, appareils de diffusion en continu.

.Avantages : Connexion de données/alimentation sécurisée, résistante aux tractions accidentelles. Protège les ports d'appareils sensibles contre les dommages pendant l'entretien. Intégration esthétique propre. Peut prendre en charge le transfert de données à haut débit.

5. Aviation, aérospatiale et communication militaire :

.Appareils : Équipement de test avionique, radios de communication portables, tablettes/écrans robustes, stations d'accueil, équipements de soutien au sol, appareils électroniques portés par les soldats.

.Avantages : Essentiel pour la robustesse et la fiabilité. Haute résistance aux chocs, aux vibrations et aux environnements extrêmes. Connexion sécurisée essentielle dans les scénarios critiques. Répond souvent aux spécifications MIL-STD strictes. Étanchéité contre les contaminants.

6. Automobile et transport :

.Appareils : Ports de chargement embarqués (utilisation par les passagers), dongles OBD-II de diagnostic (semi-permanents), systèmes de navigation automobile (docking), appareils de suivi de flotte, équipements de test (programmation ECU).

.Avantages : Résiste aux vibrations du véhicule. Connexion « aveugle » facile pour les passagers qui chargent des appareils. Fixation sécurisée pour les dongles/enregistreurs de données. Protège les ports coûteux des véhicules.

7. Électronique grand public :

.Appareils : Smartphones, tablettes, ordinateurs portables (moins courants), casques/écouteurs Bluetooth, appareils photo numériques, drones, batteries externes, liseuses, manettes de jeu, appareils domestiques intelligents.

.Avantages : Moteur du marché de masse. Confort d'utilisation ultime. Empêche les dommages aux ports (un coût de réparation majeur). Permet des conceptions d'appareils plus minces. Prend en charge la charge rapide et les données à haut débit. Résistance à l'eau/à la poussière (en particulier pour les appareils portables).

Pourquoi UPE devrait être votre partenaire ?

1. Service de personnalisation professionnel
2. Capacité de production d'échantillons rapide
3. Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement de test de haute précision
6. Procédures raisonnables de contrôle des coûts
7. Normes environnementales des produits

Comment passer votre commande de connecteur magnétique avec UPE

1. Soumettez vos exigences
Fournir des détails tels que :

.Type de connecteur (alimentation, données, hybride, étanche, etc.)

.Tensions et intensités nominales

.Longueur et spécifications du câble

.Polarité magnétique et préférences d'alignement

.Quantité et délai de livraison

Exigences particulières (indice IP, blindage, certifications, etc.)

. Option 1 : Remplissez notre formulaire RFQ (Demande de devis) sur notre site Web.
. Option 2 : Envoyez vos spécifications directement à sunion@upetech.net (ou à votre contact désigné).

2. Recevez un devis personnalisé
Notre équipe d'ingénierie examinera vos exigences.

Nous fournirons un devis compétitif, comprenant : Prix/Délai de livraison/Options de prototypage (si nécessaire)

3. Approuvez et confirmez la commande
Une fois le devis approuvé, nous finaliserons la conception et le calendrier de production.

Pour les nouvelles conceptions, nous pouvons proposer des modèles 3D ou des échantillons pour les tests.

4. Production et assurance qualité
UPE fabrique votre commande avec des contrôles de qualité stricts.

Nous pouvons fournir des rapports de test et des certifications sur demande.

5. Livraison et assistance rapides
Votre commande est expédiée via votre méthode logistique préférée (DHL, FedEx, fret maritime, etc.).

Notre équipe reste disponible pour le support technique et les commandes futures.

Conditions de paiement :

Acompte de 50 % (payé à l'avance) : couvre les coûts de production (matériaux, main-d'œuvre).

Solde de 50 % (payé avant expédition) : garantit le contrôle qualité et l'engagement des deux parties.

Mode de paiement :

T/T (virement bancaire), PayPal, OCBC Bank

Recommandation :

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en gros (frais moins élevés).

Délai de livraison des échantillons : Échantillon d'inventaire 2-3 jours ouvrables/échantillon personnalisé 5-7 jours ouvrables

Délai de production :10-15 jours ouvrables

Fabriqué pour : Amérique, Europe, Asie, Afrique du Sud

Terme commercial : EXW

Fret : Air, Mer, Express

Service : Haute qualité à un prix raisonnable, service OEM, toute taille, couleur, conception spéciale sont acceptables
