3A Connecteurs à broche magnétique à 9 broches mâle et femelle

Nom De Marque:	UPE
Numéro De Modèle:	VIC1550A/ VIC1550B Les résultats de l'analyse
Nombre De Pièces:	5000
Prix:	$1-$5
Détails D'emballage:	Sacs de PE
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9002

Documents:

VIC1550A.pdf

Nom:

connecteurs magnétiques

Matériel:

Pour les métaux non métalliques, le NF2 est utilisé comme matériau d'assemblage.

Force du ressort:

80 g ± 20 g

La cigogne ouvrière:

1,0 mm

Volater:

12V

Actuel:

3.0A

Force magnétique:

450g

Vie mécanique:

5000 cycles min.

Résistance des contacts:

50 mΩ Max (PIN)

Test de pulvérisation saline:

48 heures

Couleur:

noir, jaune

Capacité d'approvisionnement:

5KPCS/jour

Mettre en évidence:

3A connecteurs à broche à puces magnétiques

Connecteurs magnétiques 9 pin avec garantie

Des connecteurs de broches à pompe à pompe à pompe

Description du produit

3A Connecteurs à broche magnétique à 9 broches mâle et femelle

Les connecteurs magnétiques à 9 broches comportent 9 broches pogo avec un boîtier en nylon à haute température et des aimants NdFeB pour une fixation sécurisée.

Matériaux et revêtement

Des épingles de Pogo

Matériau: laiton (piston et fût)
Plaquage: or (Au) sur nickel (Ni) - assure une faible résistance au contact, une résistance à la corrosion et une durabilité

Logements

Matériau: HTN (nylon à haute température) + 30% de fibres de verre (GF) - Haute résistance mécanique, résistance à la chaleur
Couleur: Noir
Classification de l'inflammabilité: UL94 V-0 - Auto-extinguible, adapté à des applications de haute sécurité

Magnétique

Type: NdFeB (néodymium fer boron), qualité N52 - Force magnétique forte (classe la plus élevée pour un usage commercial)
Couche: nickel (Ni) - empêche la corrosion de l'aimant

Spécifications électriques

Voltage de fonctionnement: 12 V CC
Courant de fonctionnement: 5,0 A - Convient pour les applications à puissance modérée
Résistance de contact (PIN): ≤ 50 mΩ (maximum) - Assure un transfert de puissance efficace avec une perte minimale
Épreuve haute tension: AC/DC 1000V, 0,5 mA, 3 secondes - Valide l'isolation et la résistance diélectrique

Principales caractéristiques

Conformité:Règlement ROHS Règlement REACH- exempte de substances dangereuses
Force magnétique: ≥ 450 g - Maintien solide pour des connexions sécurisées
Conception de la sécurité: protection contre les courts-circuits - empêche les dommages dus au contact accidentel

Spécifications techniques

Paramètre	Spécification
Nombre de broches	9 broches ou sur mesure
Le tonnerre	2.20 mm
Le type	Angle droit
Matériau des épingles de Pogo	D'autres produits
Logements	Noir HTN+30%GF UL94 V-0
Magnétique	Bor de fer néodymium
Grade magnétique	N52 (en fonction des besoins)
La force magnétique	450G
Force de ressort	80 g ± 20 g, à une course de travail de 1,0 mm
La vie mécanique	5 000 cycles min.
Actuel	3.0A
Voltage	12 V de courant continu
Résistance au contact	50 mΩ Max (PIN)
Épreuve de haute tension	AC1000 V 0,5 mA 3SEC / DC 1000 V 0,5 mA 3SEC
Test par pulvérisation saline	48 heures
Certification	Produit conforme à la norme ROHS ou REACH
Le test	Test à 100% ouvert et à court terme

Images du produit

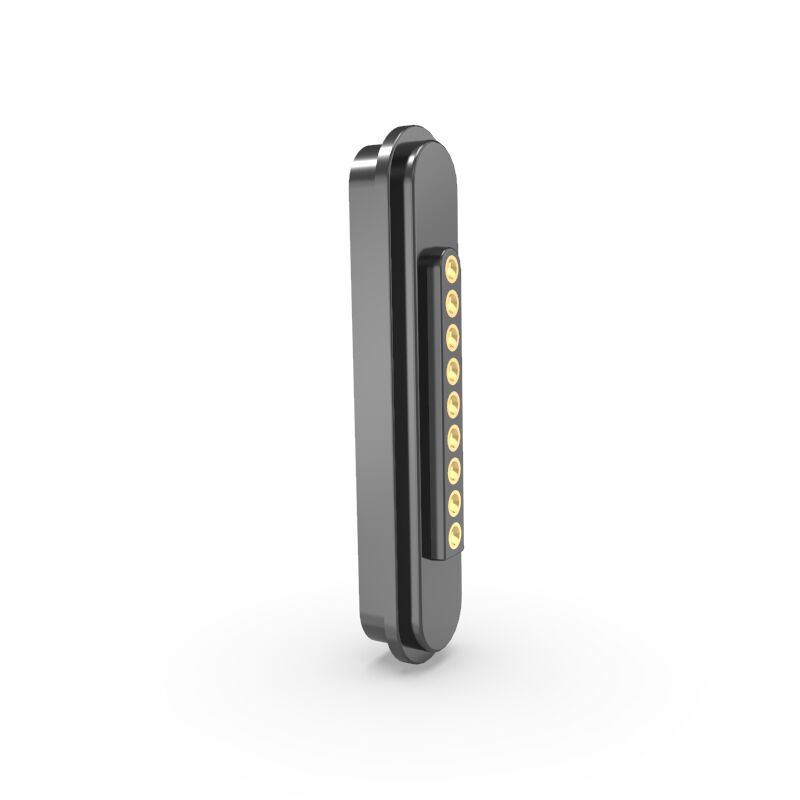

Des connecteurs magnétiques mâles à 9 broches:

connecteurs magnétiques femelles à 9 broches:

Mise en page des PCB recommandée:

Tolérance de mise en page: ±0,05 mm

Applications

Appareils portables, équipement de positionnement intelligent, bracelets intelligents pour enfants, montres intelligentes, téléphones portables portables, casques Bluetooth
Équipement médical, équipement sans fil, équipement de communication de données, équipement de télécommunication
Automatisation et équipement industriel, équipement audiovisuel
Aéronautique, électronique aérospatiale, communication militaire
Appareils de navigation, d'essai et de mesure pour automobiles
Produits électroniques de consommation (téléphones portables, tablettes, casques Bluetooth, appareils photo, montres et autres produits électroniques portables)

Pourquoi choisir l'UPE?

Des solutions adaptées à tous les besoins

Personnalisation experte pour les applications médicales, automobiles ou électroniques grand public avec une collaboration de bout en bout du concept à la production.

Prototypage rapide - Temps de commercialisation accéléré

Des échantillons standard: 2-3 jours. Des conceptions personnalisées: 7 jours ouvrables. Des projets dépendant du moule: 12 jours.

Assurance de la qualité sans compromis

Un contrôle orienté vers le processus avec des tests rigoureux garantit une conformité de performance et de durabilité à 100%.

Matériaux haut de gamme et fabrication de précision

Les tours suisses pour une précision de micron et les matériaux importés pour une conductivité supérieure.

Tests et fiabilité certifiés

Des équipements de laboratoire de haute précision valident les performances électriques, mécaniques et environnementales.

Efficacité en termes de coûts sans compromis

Les flux de travail optimisés réduisent les déchets et réduisent les coûts grâce à des prix transparents pour les commandes en vrac.

Conformité écologique

ROHS, sans halogène et conforme à REACH pour les industries sensibles, y compris médicales et de garde d'enfants.

Informations relatives à la commande

Méthode de paiement: T/T, PayPal, OCBC
Temps d'échantillonnage: échantillon d'inventaire 2-3 jours ouvrables / échantillon personnalisé 5-7 jours ouvrables
Délai de production: 10 à 15 jours ouvrables
Marchés: Amérique, Europe, Asie, Afrique du Sud
Délai de négociation: EXW
Service: Haute qualité à prix raisonnable, service OEM, tailles, couleurs et modèles personnalisés disponibles

Emballage et expédition

Personnalisation disponible - Contactez-nous pour des solutions sur mesure!
